6.2 关断漏电流

源极关断漏电流定义为开关断开时流入或流出源极引脚的漏电流。该电流用符号 IS(OFF) 表示。

漏极关断漏电流定义为开关断开时流入或流出漏极引脚的漏电流。该电流用符号 ID(OFF) 表示。

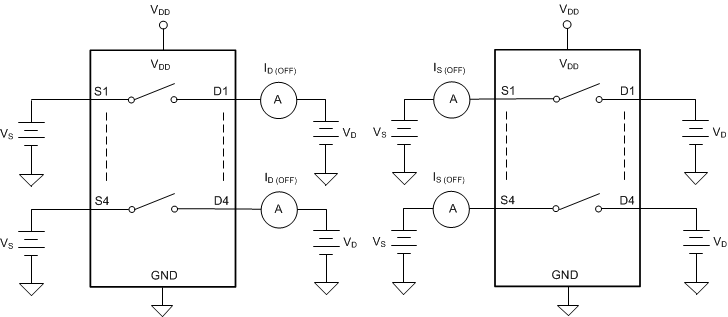

图 6-2 展示了用于测量关断漏电流的设置。

TMUX1511 关断漏电流测量设置图 6-2 关断漏电流测量设置
