6.12 通道间串扰

串扰定义为不同通道的漏极引脚 (Dx) 处的信号与导通通道的源极引脚 (Sx) 上施加的信号之比。特性阻抗 Z0 测量值为 50Ω。图 6-12 展示了用于测量串扰的设置和用于计算串扰的公式。

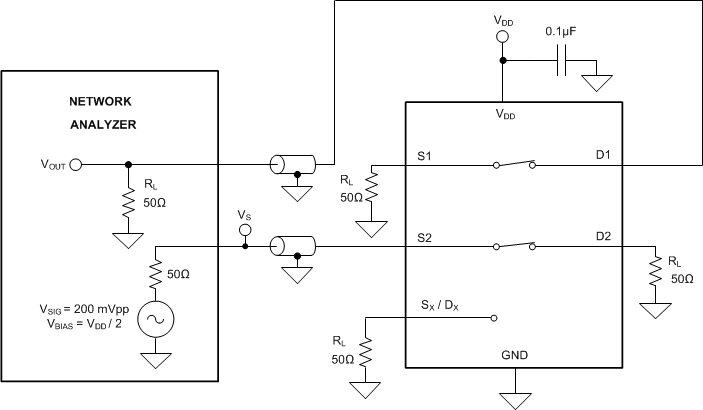

TMUX1511 通道间串扰测量设置图 6-12 通道间串扰测量设置
方程式 2. TMUX1511
