8.2.2 跨阻放大器反馈控制

开关和多路复用器通常用于放大器电路的反馈路径，用于提供可配置的增益控制。通过在每条开关路径上使用不同的电阻值，TMUX1511 支持系统采用多种增益设置。使用外部电阻器，或利用 1 个通道始终处于关闭状态，可确保放大器不在开环配置下运行。光电二极管的跨阻放大器 (TIA) 是一种常见的电路，它需要通过一个多通道开关来进行增益控制，以便将光电二极管的输出电流转换为可供微控制单元 (MCU) 或处理器处理的电压。选择增益控制器件时，TMUX1511 的漏电流、电容和电荷注入性能是需要评估的关键规格。

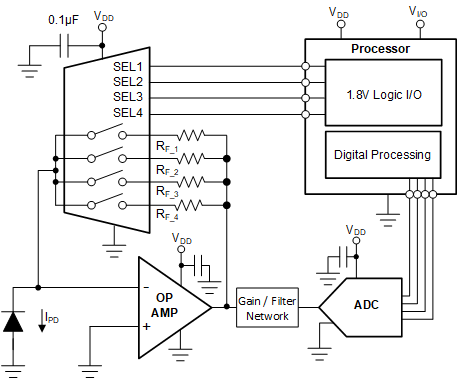

TMUX1511 TIA 电路的多路复用增益图 8-3 TIA 电路的多路复用增益
