6.8 偏斜

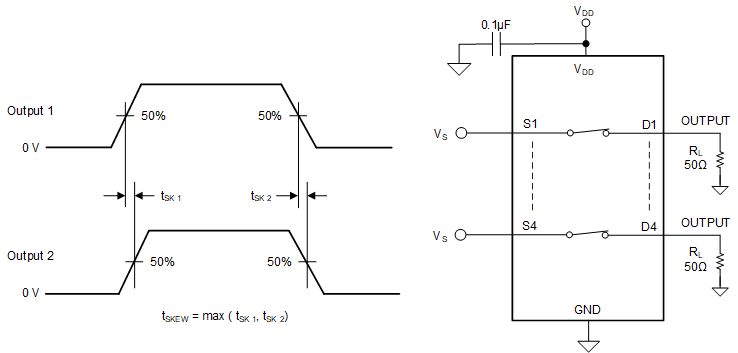

偏移定义为同一器件的任意两路输出的传播延迟之间的差异。当同时切换输入信号时，从一个通道上升或下降超过 50% 到另一个通道上升或下降超过 50% 阈值的输出进行偏移测量。图 6-8 展示了用于测量偏移的设置，由符号 tSK 表示。

TMUX1511 偏移测量设置图 6-8 偏移测量设置
