5.8 典型特性

在 TA = 25°C，VDD = 5V 时（除非另有说明）

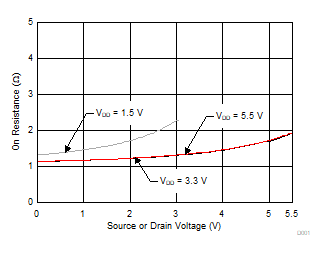

TMUX1511 导通电阻与源极或漏极电压之间的关系
TA = 25°C
图 5-1 导通电阻与源极或漏极电压之间的关系

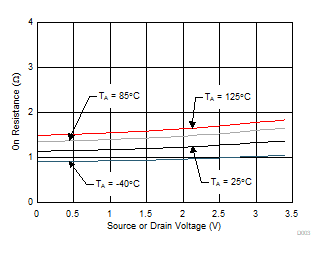

TMUX1511 导通电阻与源极或漏极电压之间的关系
VDD = 3.3V
图 5-3 导通电阻与源极或漏极电压之间的关系

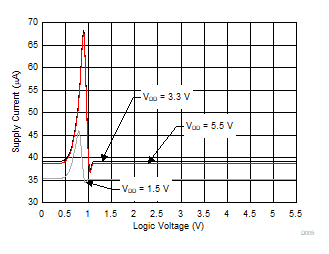

TMUX1511 电源电流与逻辑电压间的关系
TA = 25°C
图 5-5 电源电流与逻辑电压间的关系
TMUX1511 导通漏电流与源极电压或漏极电压间的关系
TA = 25°C
图 5-7 导通漏电流与源极电压或漏极电压间的关系

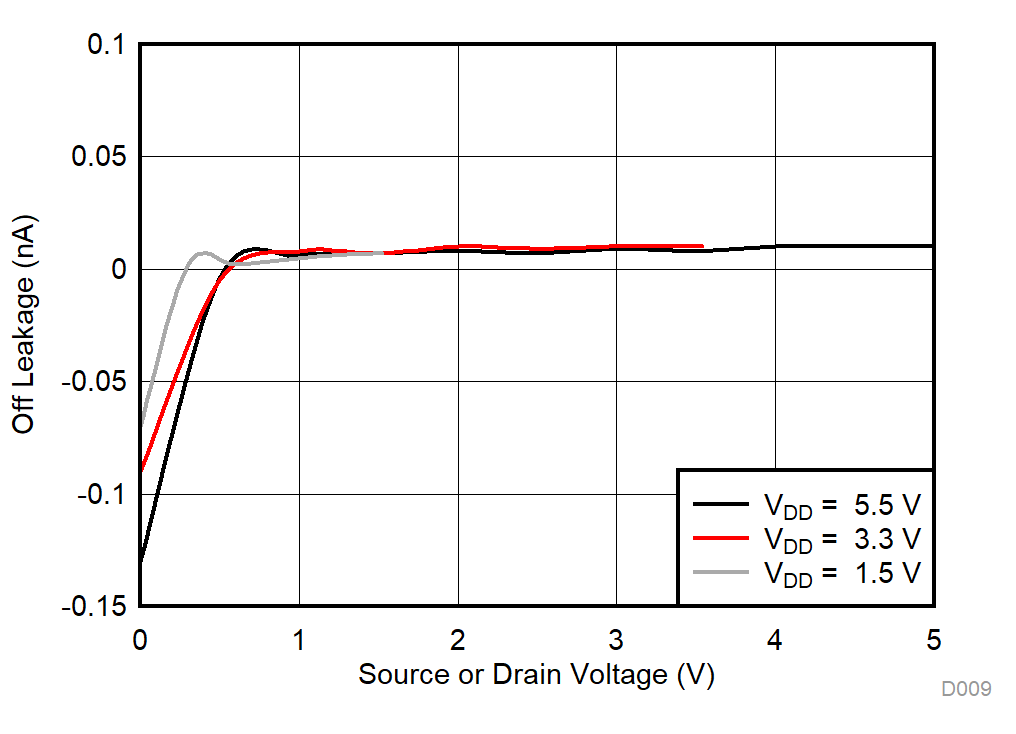

TMUX1511 关断状态漏电流与源极或漏极电压间的关系
TA = 25°C
图 5-9 关断状态漏电流与源极或漏极电压间的关系

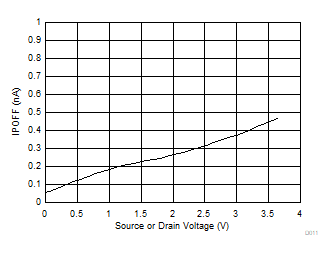

TMUX1511 IPOFF 漏电流与源极电压或漏极电压间的关系
TA = 25°C
图 5-11 IPOFF 漏电流与源极电压或漏极电压间的关系

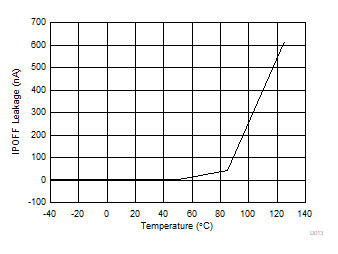

TMUX1511 IPOFF 漏电流与温度间的关系
VSource = 3.6V
VDrain = 0V
图 5-13 IPOFF 漏电流与温度间的关系

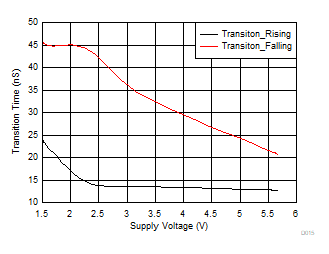

TMUX1511 TTRANSITION 与电源电压之间的关系
TA = 25°C
图 5-15 TTRANSITION 与电源电压之间的关系

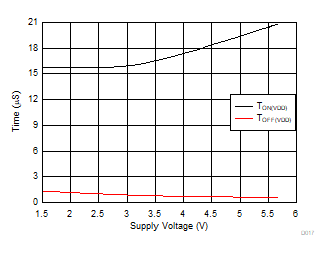

TMUX1511 TON(VDD) 和 TOFF(VDD) 与电源电压之间的关系
TA = 25°C
图 5-17 TON(VDD) 和 TOFF(VDD) 与电源电压之间的关系

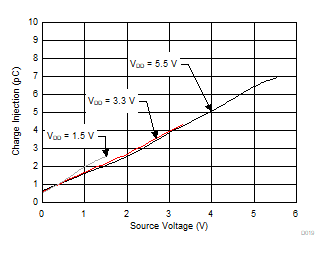

TMUX1511 电荷注入与源极或漏极电压间的关系
TA = 25°C
图 5-19 电荷注入与源极或漏极电压间的关系

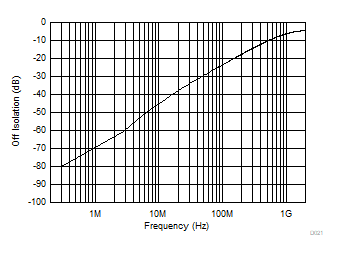

TMUX1511 关断隔离与频率间的关系
TA = 25°C
图 5-21 关断隔离与频率间的关系

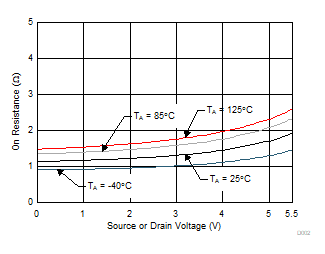

TMUX1511 导通电阻与源极或漏极电压之间的关系
VDD = 5.5V
图 5-2 导通电阻与源极或漏极电压之间的关系

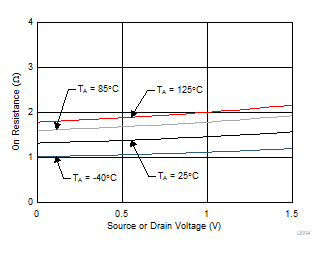

TMUX1511 导通电阻与源极或漏极电压之间的关系
VDD = 1.5V
图 5-4 导通电阻与源极或漏极电压之间的关系

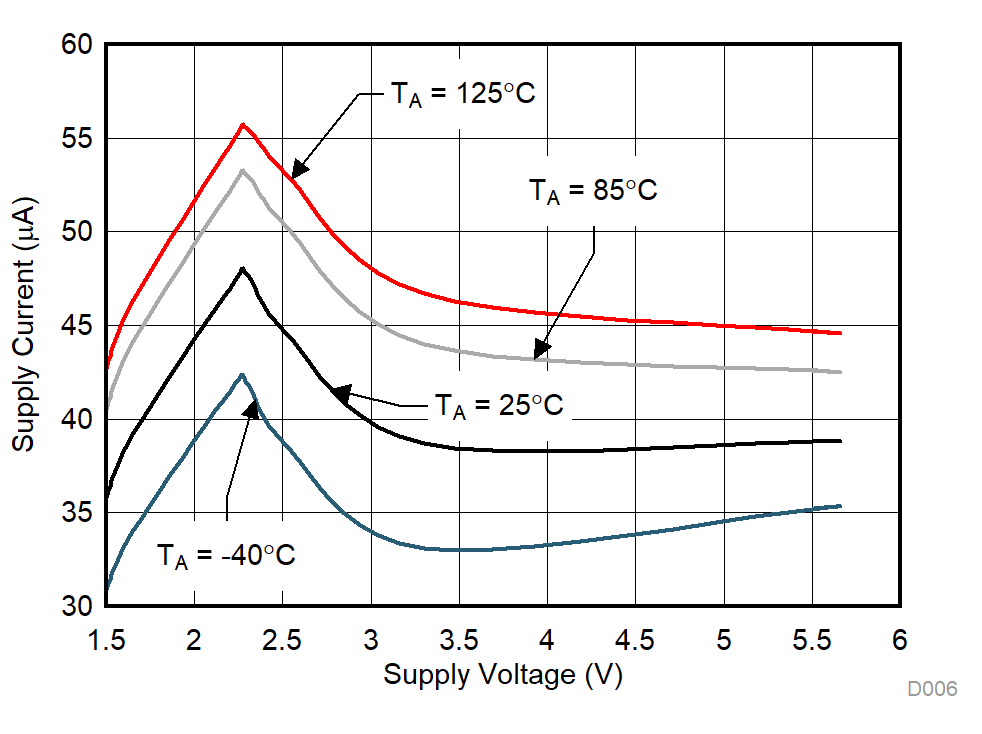

TMUX1511 电源电流与电源电压间的关系图 5-6 电源电流与电源电压间的关系

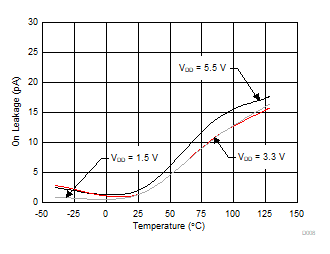

TMUX1511 导通状态漏电流与温度之间的关系图 5-8 导通状态漏电流与温度之间的关系

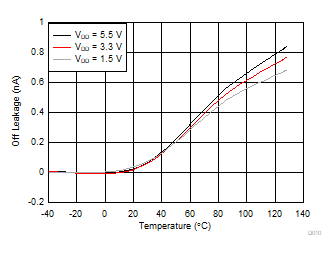

TMUX1511 关断状态漏电流与温度间的关系图 5-10 关断状态漏电流与温度间的关系

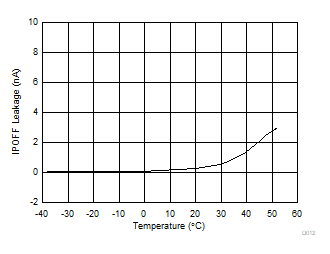

TMUX1511 IPOFF 漏电流与温度间的关系
VSource = 3V
图 5-12 IPOFF 漏电流与温度间的关系

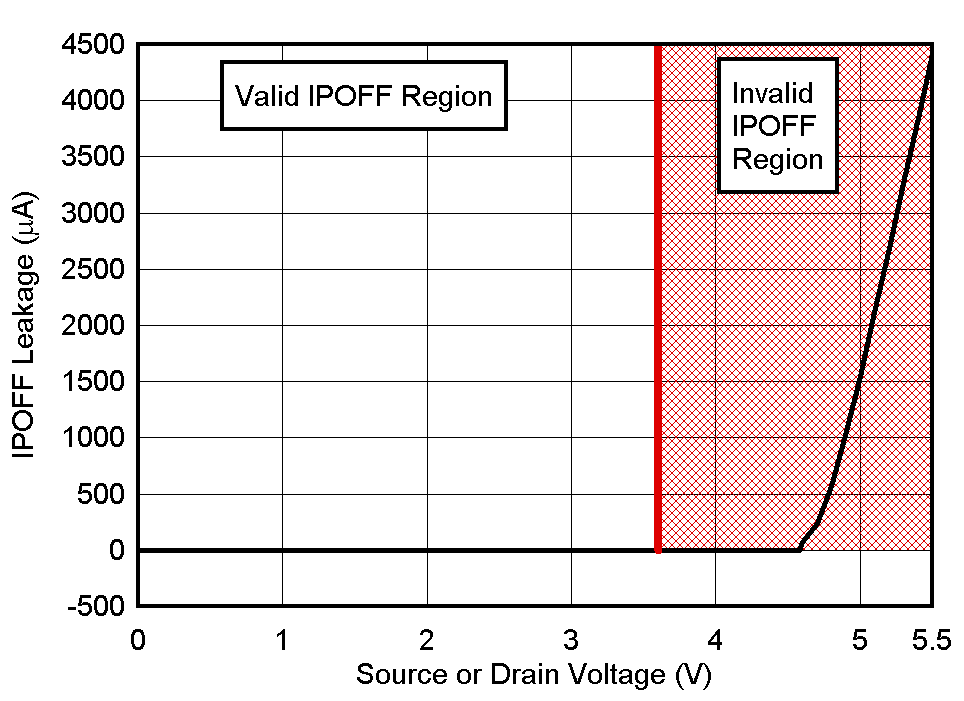

TMUX1511 IPOFF 漏电流与源极电压或漏极电压间的关系
TA = 25°C
RL = 200Ω
图 5-14 IPOFF 漏电流与源极电压或漏极电压间的关系
TMUX1511 TTRANSITION 与温度之间的关系
VDD = 5.5V
图 5-16 TTRANSITION 与温度之间的关系

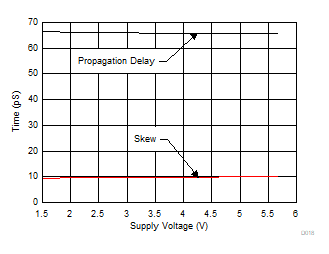

TMUX1511 偏移和传播延迟与电源电压间的关系
TA = 25°C
图 5-18 偏移和传播延迟与电源电压间的关系
TMUX1511 电容与频率间的关系
TA = 25°C
图 5-20 电容与频率间的关系

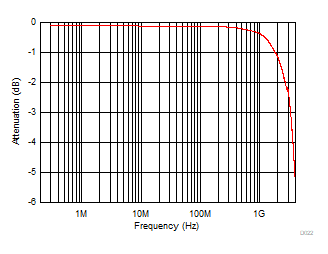

TMUX1511 导通响应与频率间的关系
TA = 25°C
VDD = 1.5V 至 5.5V
图 5-22 导通响应与频率间的关系
