6.14.2 内部集成电路 (I2C)

I2C 模块具有以下特性：

  • 符合 NXP Semiconductor I2C 总线规范（版本 2.1）：
    • 支持 8 位格式传输
    • 7 位和 10 位寻址模式
    • 常规调用
    • START 字节模式
    • 支持多个主器件-发送器和从器件-接收器
    • 支持多个从器件-发送器和主器件-接收器
    • 组合主器件发送/接收和接收/发送模式
    • 数据传输速率从 10kbps 到高达 400Kbps（快速模式）
  • 支持与以下兼容的电压阈值：
    • SMBus 2.0 及更低版本
    • PMBus 1.2 及更低版本
  • 一个 16 字节接收 FIFO 和一个 16 字节发送 FIFO
  • 支持两个 ePIE 中断
    • I2Cx 中断 - 可以配置以下任何条件来生成 I2Cx 中断：
      • 发送就绪
      • 接收就绪
      • 寄存器访问就绪
      • 无确认
      • 仲裁丢失
      • 检测到停止条件
      • 被寻址为从器件
    • I2Cx_FIFO 中断：
      • 发送 FIFO 中断
      • 接收 FIFO 中断
  • 模块启用和禁用能力
  • 自由数据格式模式

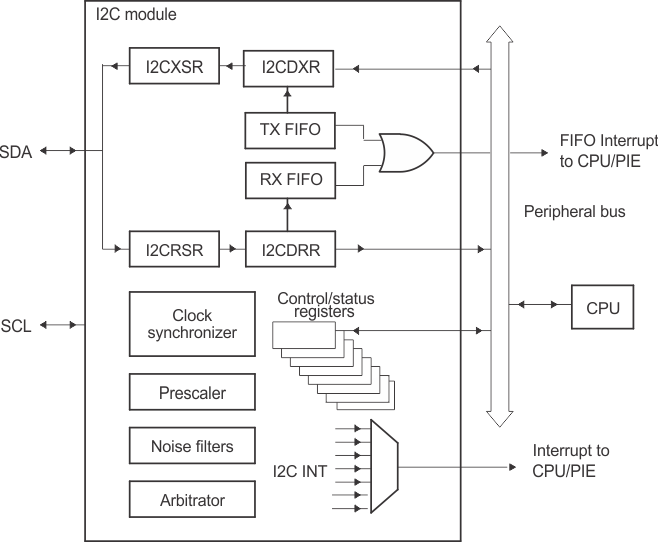

图 6-66展示了I2C 外设模块如何在器件内连接。

GUID-20210429-CA0I-XWQS-SWJN-JFK8C6VWF73L-low.gif图 6-66 I2C 外设模块接口
