8.1.8 低功耗、差分 I/O 4 阶有源滤波器

OPA4830 可以为有源滤波器提供非常强大的增益模块。四通道设计非常适用于差分有源滤波器。如果滤波器拓扑需要简单的增益功能来实现滤波器，应优先使用非反相配置，将滤波器元件与设计中的增益元件隔离。有关 10MHz 四阶巴特沃斯、低通 Sallen-Key 滤波器的示例请参阅 图 8-12。该设计以高 Q 级为主，使低 Q 级的第二级滚降第一级的峰值噪声。电阻器值已稍作调整，以解决放大器群延时的问题。

OPA4830 低功耗、差分 I/O 4 阶巴特沃斯有源滤波器图 8-12 低功耗、差分 I/O 4 阶巴特沃斯有源滤波器

尽管此电路是双极电路，由 ±5V 电源供电可轻松适应单电源运行。该配置在响应中添加两个实际零点，从而将该电路转换为带通。图 8-12 的滤波器的频率响应如 图 8-13 所示。

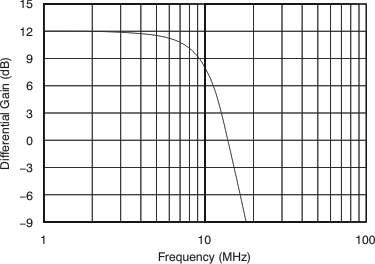

OPA4830 差分4阶 10MHz 巴特沃斯滤波器图 8-13 差分4阶 10MHz 巴特沃斯滤波器
