8.1.2 直流电平转换

图 8-4 显示直流耦合非反相放大器对输入进行电位上移以符合所需的输出电压范围。鉴于所需的信号增益 (G) 以及当 VIN 位于范围中心时需要上移的 VOUT 量 (ΔVOUT)， 方程式 1 和 方程式 2 给出产生所需性能的电阻器阻值。假设 R4 介于 200Ω 和 1.5kΩ 之间。

方程式 1. OPA4830

其中：

方程式 2. OPA4830

确保 VIN 和 VOUT 保持在指定的输入和输出电压范围内。

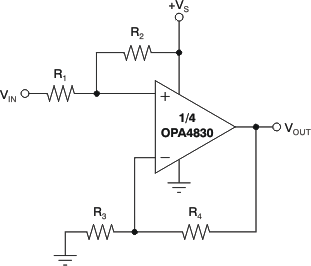

OPA4830 直流电平转换图 8-4 直流电平转换

前端电路 是此类应用的范例。该器件专门在使用 +3V 电源时接受介于 0V 和 0.5V 之间的 VIN 并产生介于 1V 和 2V 之间的 VOUT。此输出意味着 G = 2.00，ΔVOUT = 1.50V – G × 0.25V = 1.00V。将这些值代入 方程式 1 and 方程式 2（与 R4 = 750Ω）可得出：NG = 2.33，R1 = 375Ω，R2 = 2.25kΩ，R3 = 563Ω。电阻器更改为 前端电路 最接近的标准值。
