5 引脚配置和功能

LP8865U-Q1 LP8865V-Q1 LP8865W-Q1 LP8865X-Q1 LP8865Y-Q1 LP8865Z-Q1 14 引脚降压 VSON（顶视图）图 5-1 14 引脚降压 VSON（顶视图）
表 5-1 降压拓扑的 VSON 引脚功能
引脚 类型(1) 说明
编号 名称
1 PGND G 电源地引脚。
2 AGND G 模拟地引脚。
3 VIN P 输入电源引脚。
4 VCC P 内部 LDO 输出引脚。将一个 10V、1µF 电容器连接到 GND。
5 ADIM/HD I 模拟调光或混合调光引脚。拉高时仅进行 PWM 调光，拉低时进行混合调光，而输入 PWM 信号时进行模拟调光。
6 PWM/EN I PWM 调光或 EN 引脚。拉高时器件常开，拉低时禁用器件，输入 PWM 信号时进行 PWM 调光。
7 故障 O 开漏输出。检测到故障时拉低。
8 TEMP I/O 热折返引脚。将不同值的电阻连接到 GND 以设置不同的热折返行为曲线。
9 FSET I/O 开关频率设置引脚，范围为 100kHz 至 2.2MHz。将不同值的电阻连接到 GND 以设置不同的开关频率。
10 COMP I/O 误差放大器输出。将电容器连接至 GND。不同的电容值决定了不同的软启动时间和带宽。
11 UVP I 欠压检测引脚。使用不同的电阻分压器以设置 LED 开路检测阈值。
12 CSP I LED 电流检测正极引脚。
13 CSN I LED 电流检测负极引脚。
14 SW P 开关节点引脚。内部连接到低侧 MOSFET。连接功率电感器和肖特基二极管。
Pad 散热焊盘 G 电源地引脚。

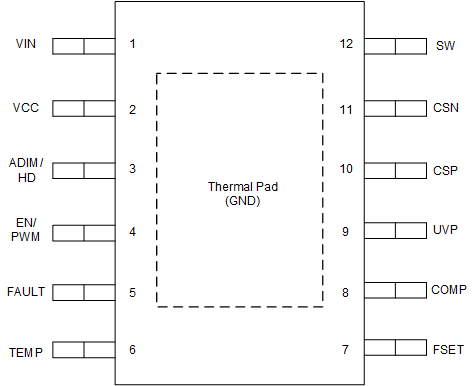

LP8865U-Q1 LP8865V-Q1 LP8865W-Q1 LP8865X-Q1 LP8865Y-Q1 LP8865Z-Q1 12 引脚降压 HVSSOP（顶视图）图 5-2 12 引脚降压 HVSSOP（顶视图）
表 5-2 降压拓扑的 HVSSOP 引脚功能
引脚 类型(1) 说明
编号 名称
1 VIN P 输入电源引脚。
2 VCC P 内部 LDO 输出引脚。将一个 10V、1µF 电容器连接到 GND。
3 ADIM/HD I 模拟调光或混合调光引脚。拉高时仅进行 PWM 调光，拉低时进行混合调光，而输入 PWM 信号时进行模拟调光。
4 PWM/EN I PWM 调光或 EN 引脚。拉高时器件常开，拉低时禁用器件，输入 PWM 信号时进行 PWM 调光。
5 故障 O 开漏输出。检测到故障时拉低。
6 TEMP I/O 热折返引脚。将不同值的电阻连接到 GND 以设置不同的热折返行为曲线。
7 FSET I/O 开关频率设置引脚，范围为 100kHz 至 2.2MHz。将不同值的电阻连接到 GND 以设置不同的开关频率。
8 COMP I/O 误差放大器输出。将电容器连接至 GND。不同的电容值决定了不同的软启动时间和带宽。
9 UVP I 欠压检测引脚。使用不同的电阻分压器以设置 LED 开路检测阈值。
10 CSP I LED 电流检测正极引脚。
11 CSN I LED 电流检测负极引脚。
12 SW P 开关节点引脚。内部连接到低侧 MOSFET。连接功率电感器和肖特基二极管。
Pad 散热焊盘 G 电源地引脚和模拟地引脚

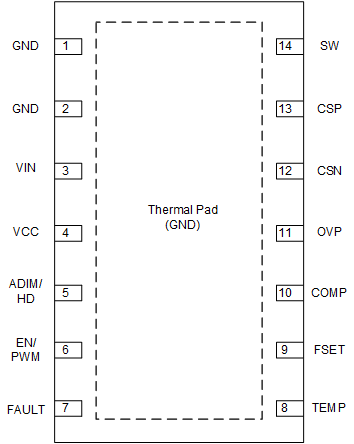

LP8865U-Q1 LP8865V-Q1 LP8865W-Q1 LP8865X-Q1 LP8865Y-Q1 LP8865Z-Q1 14 引脚升压、降压/升压 VSON顶视图图 5-3 14 引脚升压、降压/升压 VSON顶视图
表 5-3 用于升压、降压/升压拓扑的 VSON 引脚功能
引脚 类型(1) 说明
编号 名称
1 PGND G 电源地引脚。
2 AGND G 模拟地引脚。
3 VIN P 输入电源引脚。
4 VCC P 内部 LDO 输出引脚。将一个 10V、1µF 电容器连接到 GND。
5 ADIM/HD I 模拟调光或混合调光引脚。拉高时仅进行 PWM 调光，拉低时进行混合调光，而输入 PWM 信号时进行模拟调光。
6 PWM/EN I PWM 调光或 EN 引脚。拉高时器件常开，拉低时禁用器件，输入 PWM 信号时进行 PWM 调光。
7 故障 O 开漏输出。检测到故障时拉低。
8 TEMP I/O 热折返引脚。将不同值的电阻连接到 GND 以设置不同的热折返行为曲线。
9 FSET I/O 开关频率设置引脚，范围为 100kHz 至 2.2MHz。将不同值的电阻连接到 GND 以设置不同的开关频率。
10 COMP I/O 误差放大器输出。将电容器连接至 GND。不同的电容值决定了不同的软启动时间和带宽。
11 OVP I 过压检测引脚。使用不同的电阻分压器以设置 LED 开路检测阈值。
12 CSN I LED 电流检测负极引脚。
13 CSP I LED 电流检测正极引脚。
14 SW P 开关节点引脚。内部连接到低侧 MOSFET。连接功率电感器和肖特基二极管。
Pad 散热焊盘 G 电源地引脚。

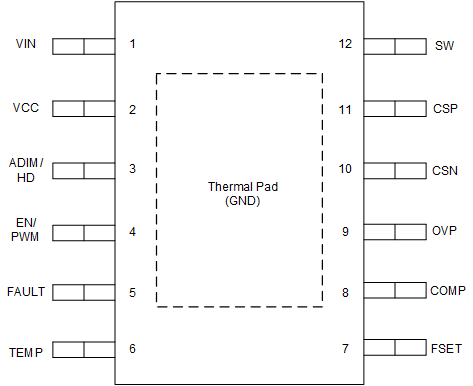

LP8865U-Q1 LP8865V-Q1 LP8865W-Q1 LP8865X-Q1 LP8865Y-Q1 LP8865Z-Q1 12 引脚升压、降压/升压 HVSSOP顶视图图 5-4 12 引脚升压、降压/升压 HVSSOP顶视图
表 5-4 用于升压、降压/升压拓扑的 VSON 引脚功能
引脚 类型(1) 说明
VSON 封装 名称
1 VIN P 输入电源引脚。
2 VCC P 内部 LDO 输出引脚。将一个 10V、1µF 电容器连接到 GND。
3 ADIM/HD I 模拟调光或混合调光引脚。拉高时仅进行 PWM 调光，拉低时进行混合调光，而输入 PWM 信号时进行模拟调光。
4 PWM/EN I PWM 调光或 EN 引脚。拉高时器件常开，拉低时禁用器件，输入 PWM 信号时进行 PWM 调光。
5 故障 O 开漏输出。检测到故障时拉低。
6 TEMP I/O 热折返引脚。将不同值的电阻连接到 GND 以设置不同的热折返行为曲线。
7 FSET I/O 开关频率设置引脚，范围为 100kHz 至 2.2MHz。将不同值的电阻连接到 GND 以设置不同的开关频率。
8 COMP I/O 误差放大器输出。将电容器连接至 GND。不同的电容值决定了不同的软启动时间和带宽。
9 OVP I 过压检测引脚。使用不同的电阻分压器以设置 LED 开路检测阈值。
10 CSN I LED 电流检测负极引脚。
11 CSP I LED 电流检测正极引脚。
12 SW P 开关节点引脚。内部连接到低侧 MOSFET。连接功率电感器和肖特基二极管。
Pad 散热焊盘 G 电源地引脚和模拟地引脚
(1) I = 输入，O = 输出，P = 电源，G = 接地
