4 引脚配置和功能

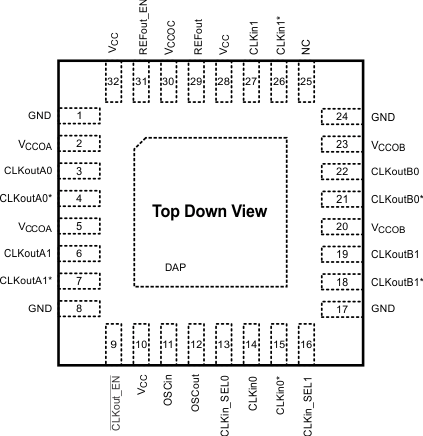

LMK00334 RTV 封装 32 引脚 WQFN顶视图图 4-1 RTV 封装 32 引脚 WQFN顶视图
表 4-1 引脚功能
引脚 类型(1)(4) 说明
名称 编号
DAP DAP GND 裸片连接焊盘连接到 PCB 接地平面以实现散热。
CLKin_SEL0 13 I 时钟输入选择引脚(3)
CLKin_SEL1 16 I 时钟输入选择引脚(3)
CLKin0 14 I 通用时钟输入 0（差分/单端）
CLKin0* 15 I 通用时钟输入 0（差分/单端）
CLKin1 27 I 通用时钟输入 1（差分/单端）
CLKin1* 26 I 通用时钟输入 1（差分/单端）
CLKout_EN 9 I 组 A 和组 B 低电平有效输出缓冲器使能。(3)
CLKoutA0 3 O 差分时钟输出 A0。
CLKoutA0* 4 O 差分时钟输出 A0。
CLKoutA1 6 O 差分时钟输出 A1。
CLKoutA1* 7 O 差分时钟输出 A1。
CLKoutB1 19 O 差分时钟输出 B1。
CLKoutB1* 18 O 差分时钟输出 B1。
CLKoutB0 22 O 差分时钟输出 B0。
CLKoutB0* 21 O 差分时钟输出 B0。
GND 1、8、17、24 GND 接地
NC 25 — 内部未连接。引脚可以悬空、接地或以其他方式连接到绝对最大额定值 中规定的电源电压范围内的任何电位。
OSCin 11 I 晶体的输入。也可由 XO、TCXO 或其他外部单端时钟驱动。
OSCout 12 O 晶体的输出。如果 OSCin 由单端时钟驱动，则将 OSCout 保持悬空。
REFout 29 O LVCMOS 基准输出。通过将 REFout_EN 引脚拉至高电平来使能输出。
REFout_EN 31 I REFout 使能输入。使能信号与所选时钟输入内部同步。(3)
VCC 10、28、32 PWR 内核和输入缓冲器块的电源。VCC 电源工作电压为 3.3V。使用靠近每个 VCC 引脚放置的 0.1µF、低 ESR 电容器进行旁路。
VCCOA 2、5 PWR A 组输出缓冲器的电源。VCCOA 工作电压为 3.3V 或 2.5V。VCCOA 引脚在内部相互连接。使用靠近每个 VCCO 引脚放置的 0.1µF、低 ESR 电容器进行旁路。(2)
VCCOB 20、23 PWR B 组输出缓冲器的电源。VCCOB 工作电压为 3.3V 或 2.5V。VCCOB 引脚在内部相互连接。使用靠近每个 VCCO 引脚放置的 0.1µF、低 ESR 电容器进行旁路。(2)
VCCOC 30 PWR REFout 缓冲器的电源。VCCOC 工作电压为 3.3V 或 2.5V。使用靠近每个 VCCO 引脚放置的 0.1µF、低 ESR 电容器进行旁路。(2)
(1) I = 输入，O = 输出，GND = 接地，PWR = 电源
(2) 当不需要区分，或可根据输出组/类型推断输出电源时，输出电源电压或引脚（VCCOA、VCCOB 和 VCCOC）通常统称为 VCCO。
(3) 带内部下拉电阻的 CMOS 控制输入。
(4) 任何未使用的输出引脚都必须以最短的覆铜长度保持悬空（请参阅时钟输出 中的注释）；或者，如果连接到传输线路，则必须正确端接，或在可能的情况下禁用/采用 Hi-Z（如果可能）。有关输出配置，请参阅时钟输出；有关输出接口和端接技术，请参阅终止和使用时钟驱动器。
