5.7 典型特性

除非另有说明：VCC = 3.3V，VCCO = 3.3V，TA = 25°C，CLKin 以差分方式驱动，输入压摆率 ≥ 3V/ns。

LMK00334 250MHz 时的 HCSL 输出摆幅
图 5-1 250MHz 时的 HCSL 输出摆幅

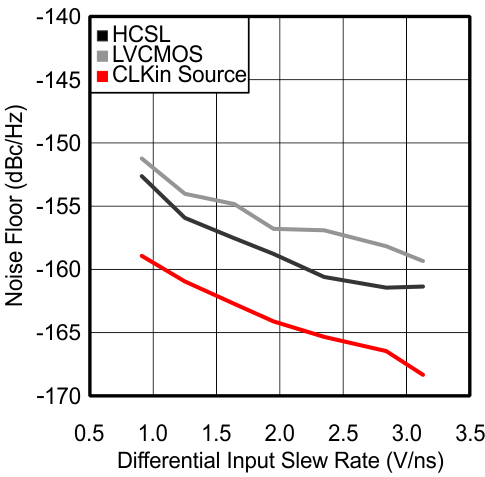

LMK00334 100MHz 时本底噪声与 CLKin 压摆率间的关系
Fclk = 100MHz Foffset = 20MHz
图 5-3 100MHz 时本底噪声与 CLKin 压摆率间的关系

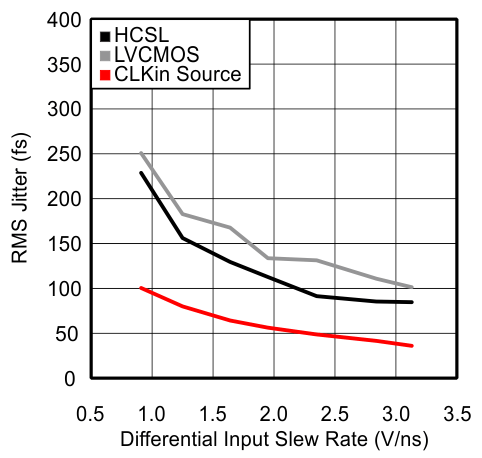

LMK00334 100MHz 时 RMS 抖动与 CLKin 压摆率间的关系
Fclk = 100MHz 内部 BW = 1MHz 至 20MHz
图 5-5 100MHz 时 RMS 抖动与 CLKin 压摆率间的关系

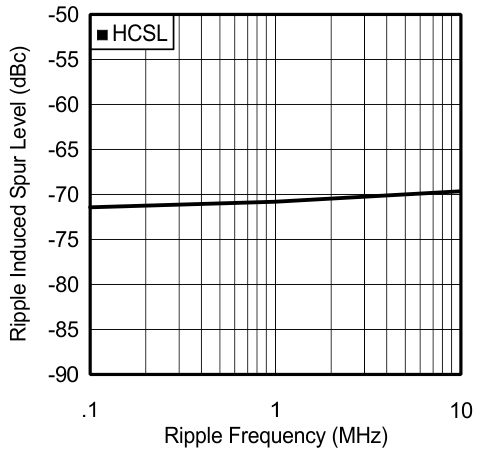

LMK00334 156.25MHz 时 PSRR 与纹波频率间的关系
Fclk = 156.25MHz Vccco 纹波 = 100mVpp
图 5-7 156.25MHz 时 PSRR 与纹波频率间的关系

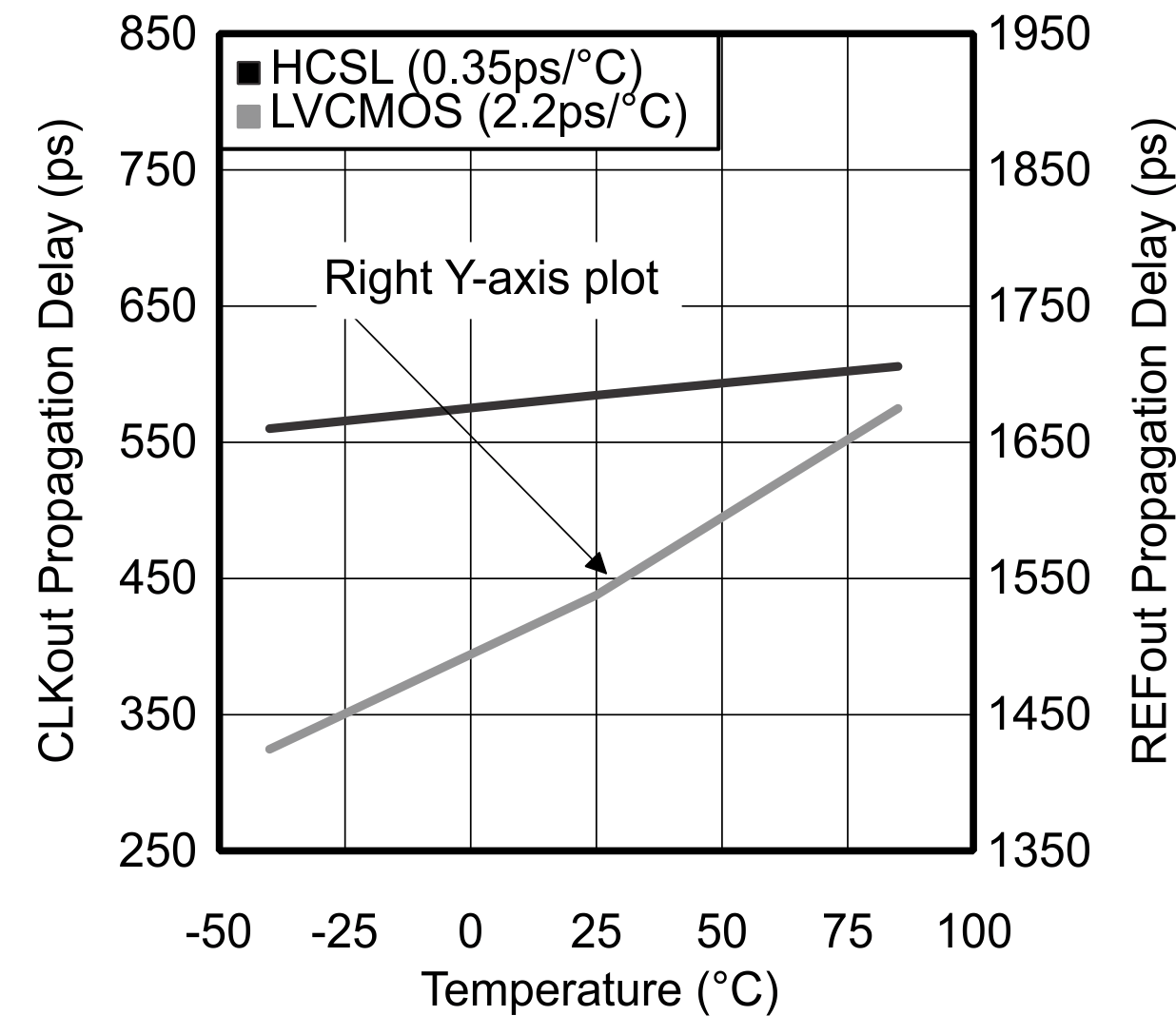

LMK00334 传播延迟与温度间的关系
图 5-9 传播延迟与温度间的关系
LMK00334 100MHz 频率下的 HCSL 相位噪声图 5-11 100MHz 频率下的 HCSL 相位噪声
LMK00334 250MHz 时的 LVCMOS 输出摆幅
图 5-2 250MHz 时的 LVCMOS 输出摆幅
LMK00334 156.25MHz 时本底噪声与 CLKin 压摆率间的关系
Fclk = 156.25MHz Foffset = 20MHz
图 5-4 156.25MHz 时本底噪声与 CLKin 压摆率间的关系

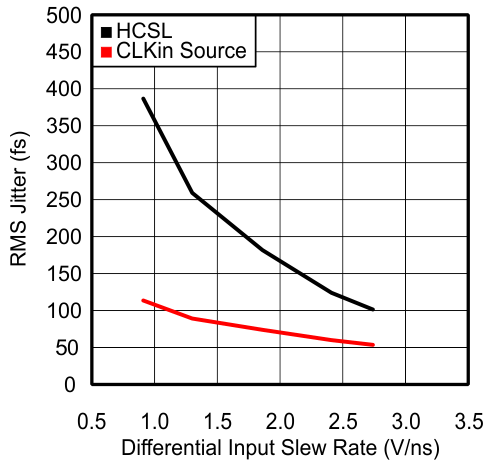

LMK00334 156.25MHz 时 RMS 抖动与 CLKin 压摆率间的关系
Fclk = 156.25MHz 内部 BW = 1MHz 至 20MHz
图 5-6 156.25MHz 时 RMS 抖动与 CLKin 压摆率间的关系

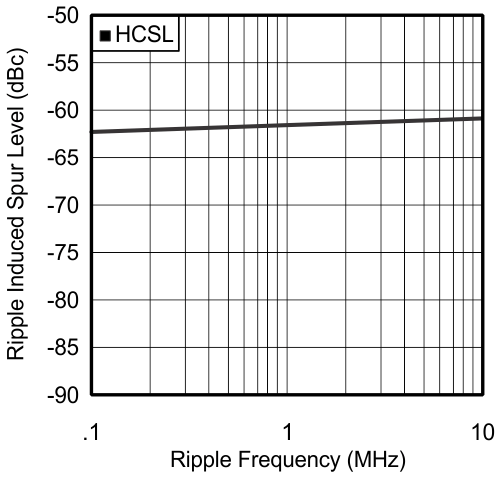

LMK00334 312.5MHz 时 PSRR 与纹波频率间的关系
Fclk = 312.5MHz Vccco 纹波 = 100mVpp
图 5-8 312.5MHz 时 PSRR 与纹波频率间的关系
LMK00334 晶体功率耗散与 RLIM 间的关系
图 5-10 晶体功率耗散与 RLIM 间的关系
