7.3.8.1 输出电压调节

该器件有一个内部误差放大器 (EA) 可以调节输出电压。输出电压在 FB 引脚上被检测到。EA 的基准通过软启动和 VO 跟踪引脚供电。COMP 引脚是 gm 级的输出，并连接到外部补偿网络。

由于选择的误差放大器实现方式，LM51772 COMP 引脚上的电压处于稳态，从而准确反映了电感器的标称峰值电流值。

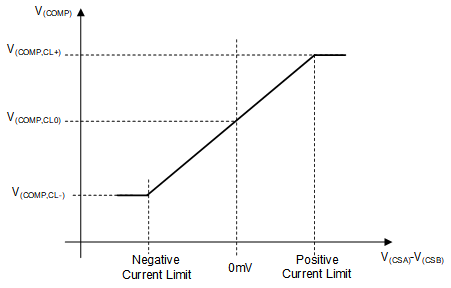

图 7-17 展示了 fPWM 模式下误差放大器的控制 V/I 特性。您可以参考此信息来实施需要进行内部电流环路调节的应用设计。


LM51772 峰值电流检测电压与 VCOMP 间关系的控制函数

图 7-17 峰值电流检测电压与 VCOMP 间关系的控制函数
