7.3.4.1 DRDY

当 DRDY_ENABLE 启用并且湿度和/或温度转换完成时，DRDY_STATUS 位设置为 1。要启用 HDC2010 的 DRDY/INT 引脚，DRDY/INT_EN 位（0x0E bit[2]）必须设置为 1，并且 INT_MOD 位应设置为 0。如果未配置这些位，则引脚将处于高阻抗状态。该寄存器的 INT_POL 位定义了 DRDY/INT 引脚的中断极性。图 7-1 和图 7-2 显示了两种中断极性情况下 DRDY/INT 引脚的输出行为：INT_POL= 0 和 INT_POL= 1。

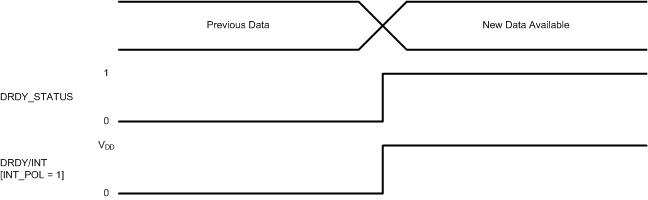

GUID-95D5D96A-3245-47AE-9100-4984E2A099C8-low.gif图 7-1 数据就绪中断 - 有效高电平（INT_POL = 1）
GUID-E8B5B0A7-C793-42A0-95F8-873FC6688685-low.gif图 7-2 数据就绪中断 - 有效低电平（INT_POL = 0）
