典型应用

在电池供电型 HVAC 系统恒温器中,选择元件的关键参数之一是功耗。HDC2010 的电流消耗为 550nA(相对湿度和温度测量超过 1 秒的平均消耗),与 MSP430 结合使用,代表了工程师可获得低功耗和延长电池寿命的一种方式。电池供电型恒温器的系统框图如图 8-1 所示。

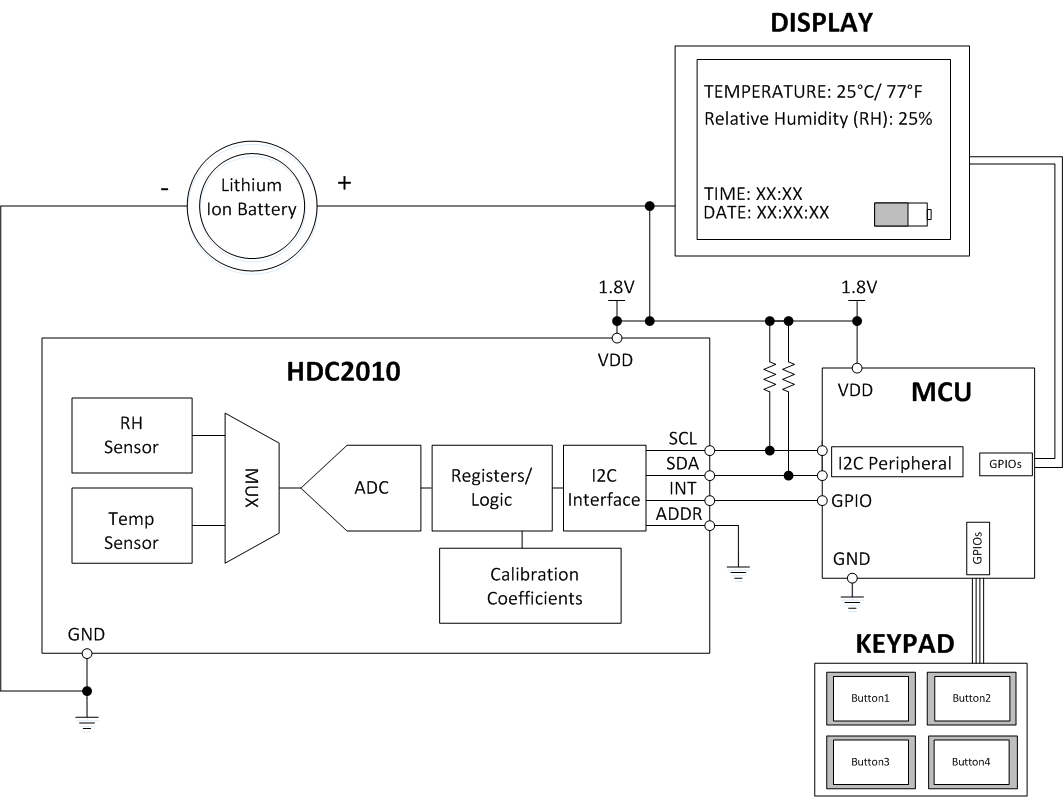

GUID-B3E74EA2-A44F-42C3-A8D8-B79DFAAE6B29-low.gif图 8-1 HVAC 典型应用原理图
