9.1.6 过孔不连续性缓解

过孔将一小段几何形状变化呈现在布线中，并可表现为电容和/或电感的不连续性。由于信号会穿过过孔，这些不连续性会引起信号反射和一定的衰减。缩短总体过孔残桩长度，以更大限度地减少过孔（及关联的过孔残桩）产生的负面影响。

由于较长的过孔残桩会在较低频率下共振，并会增加插入损耗，所以应使这些残桩尽可能短。大部分情况下，与信号过孔相比，过孔残桩使信号衰减得更厉害。TI 建议过孔残桩短于 15mil。残桩较长时，必须进行背钻。有关短过孔和长过孔长度的示例，请参阅图 9-5 和图 9-6。

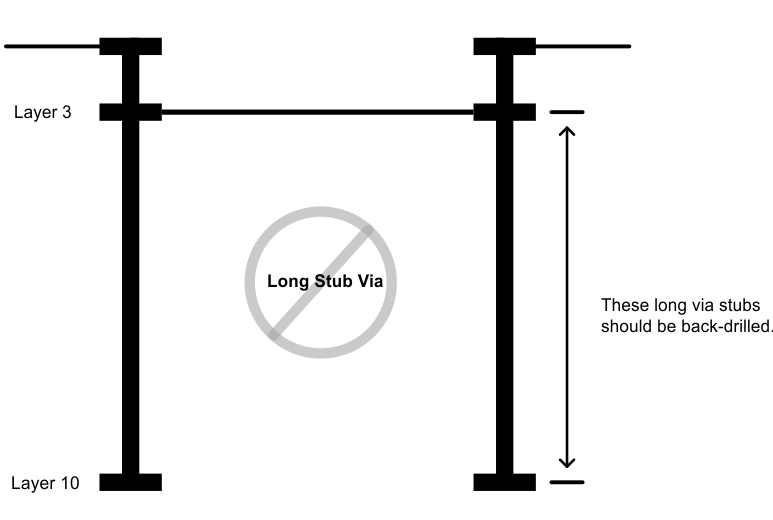

GUID-4605ABB6-5382-4C07-ABC9-06AE14D6C815-low.gif图 9-5 过孔长度（长残桩）

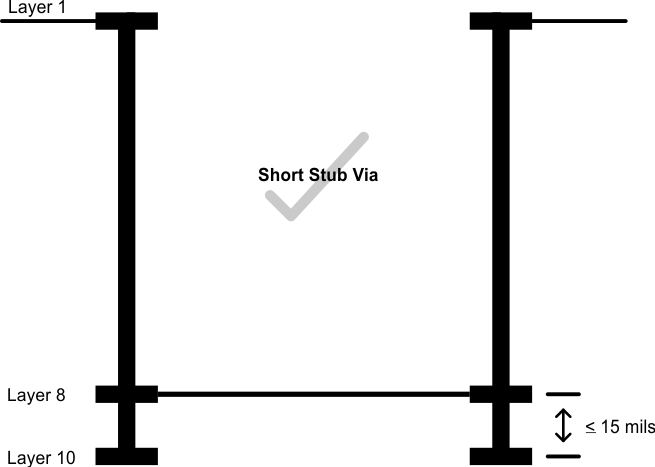

GUID-7619C14E-32B1-4688-ABA0-C8211D8AD06B-low.gif图 9-6 过孔长度（短残桩）
