7.3.13.6.2 OCP 自动重试 (OCP_MODE = 01b)

在该模式下发生 OCP 事件后，所有 FET 都被禁用，并且 nFAULT 引脚被驱动至低电平。FAULT、OCP 和相应的 FET OCP 位在 SPI 寄存器中被锁存为高电平。在 tRETRY 时间过后，器件将自动重新开始正常运行（驱动器运行且释放 nFAULT 引脚）。在 tRETRY 时间过后，FAULT、OCP 和相应 FET 的 OCP 位保持锁存，直到通过 CLR_FLT 位或 nSLEEP 复位脉冲 (tRST) 发出清除故障命令为止。

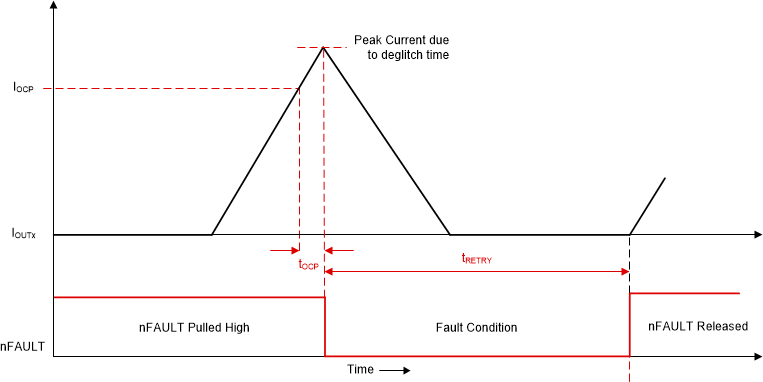

DRV8376 过流保护 - 自动重试模式图 7-38 过流保护 - 自动重试模式
