7.3.13.6.1 OCP 锁存关断 (OCP_MODE = 00b)

在该模式下发生 OCP 事件后，所有 MOSFET 都被禁用，并且 nFAULT 引脚被驱动至低电平。FAULT、OCP 和相应的 FET OCP 位在 SPI 寄存器中被锁存为高电平。OCP 条件清除并通过 CLR_FLT 位或 nSLEEP 复位脉冲 (tRST) 发出清除故障命令后，器件将再次开始正常运行（驱动器运行且释放 nFAULT 引脚）。

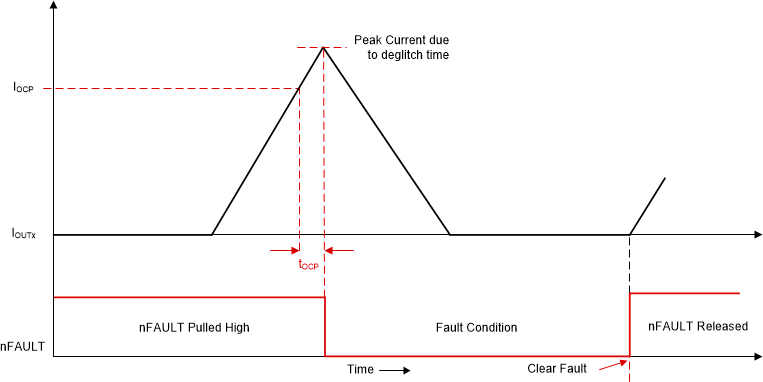

DRV8376 过流保护 - 锁存关断模式图 7-37 过流保护 - 锁存关断模式
