5.6 典型特性

VDD = 5V，TA = 25℃ 时（除非另有说明）

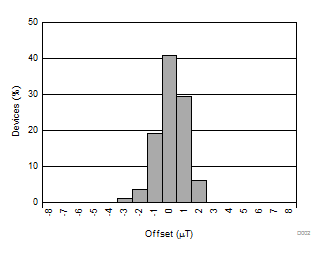

DRV425 磁通门传感器前端失调柱状图
VDD = 5V
图 5-1 磁通门传感器前端失调柱状图

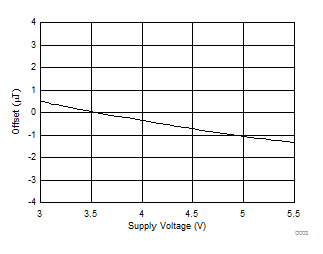

DRV425 磁通门传感器前端失调与电源电压间的关系
图 5-3 磁通门传感器前端失调与电源电压间的关系

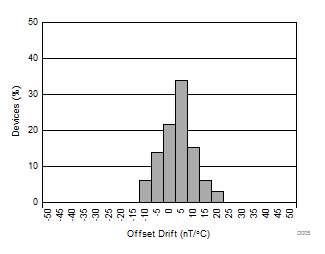

DRV425 磁通门传感器前端失调漂移柱状图
图 5-5 磁通门传感器前端失调漂移柱状图
DRV425 磁通门传感器前端增益与电源电压间的关系
图 5-7 磁通门传感器前端增益与电源电压间的关系
DRV425 磁通门传感器前端线性度柱状图
图 5-9 磁通门传感器前端线性度柱状图

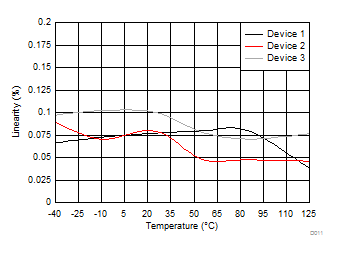

DRV425 磁通门传感器前端线性度与温度间的关系
图 5-11 磁通门传感器前端线性度与温度间的关系

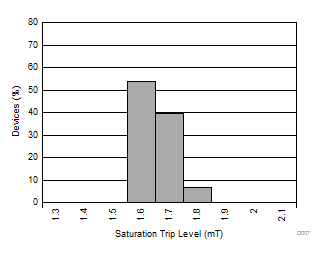

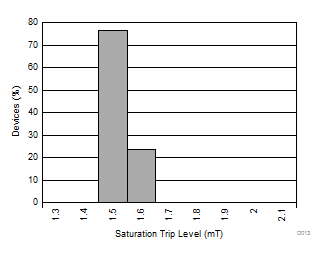

DRV425 磁通门传感器饱和（ERROR 引脚）触发电平柱状图
VDD = 5V
图 5-13 磁通门传感器饱和（ERROR 引脚）触发电平柱状图

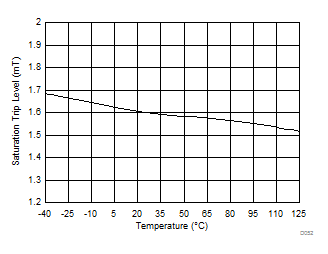

DRV425 磁通门传感器饱和（ERROR 引脚）触发电平与温度之间的关系
图 5-15 磁通门传感器饱和（ERROR 引脚）触发电平与温度之间的关系

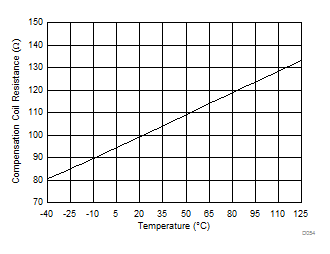

DRV425 补偿线圈电阻与温度间的关系
图 5-17 补偿线圈电阻与温度间的关系
DRV425 分流检测放大器输出失调电压柱状图
VDD = 3.3V
图 5-19 分流检测放大器输出失调电压柱状图

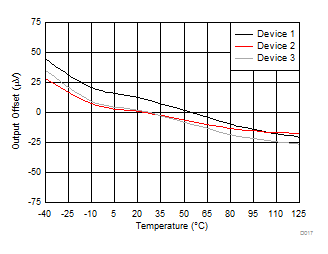

DRV425 分流检测放大器输出失调电压与温度间的关系
图 5-21 分流检测放大器输出失调电压与温度间的关系
DRV425 分流检测放大器 CMRR 与输入信号频率间的关系
图 5-23 分流检测放大器 CMRR 与输入信号频率间的关系
DRV425 分流检测放大器 PSRR 与纹波频率间的关系
图 5-25 分流检测放大器 PSRR 与纹波频率间的关系

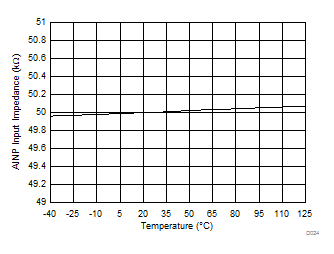

DRV425 分流检测放大器 AINP 输入阻抗与温度间的关系
图 5-27 分流检测放大器 AINP 输入阻抗与温度间的关系

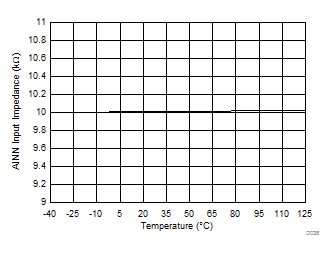

DRV425 分流检测放大器 AINN 输入阻抗与温度间的关系
图 5-29 分流检测放大器 AINN 输入阻抗与温度间的关系
DRV425 分流检测放大器增益误差柱状图
包括 IFG，VDD = 3.3V
图 5-31 分流检测放大器增益误差柱状图

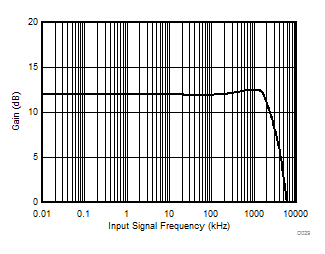

DRV425 分流检测放大器增益与输入信号频率间的关系
图 5-33 分流检测放大器增益与输入信号频率间的关系

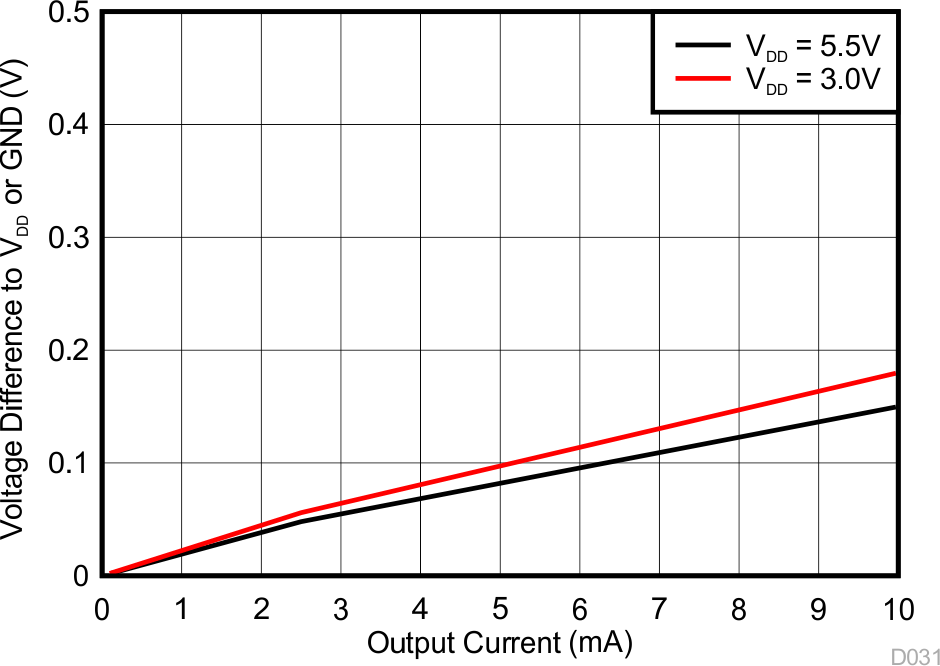

DRV425 OR 引脚触发电平与输出电流间的关系
图 5-35 OR 引脚触发电平与输出电流间的关系

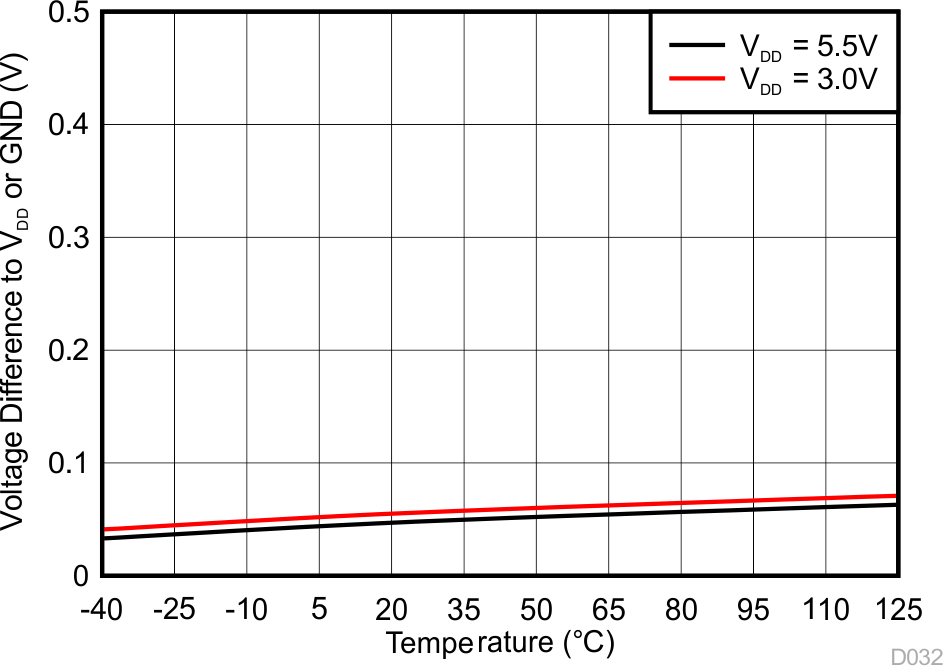

DRV425 OR 引脚触发电平与温度间的关系
图 5-37 OR 引脚触发电平与温度间的关系

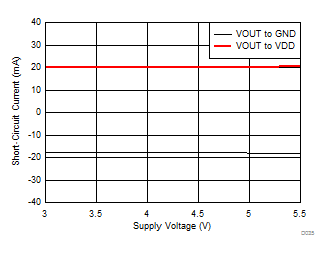

DRV425 分流检测放大器输出短路电流与电源电压间的关系
图 5-39 分流检测放大器输出短路电流与电源电压间的关系

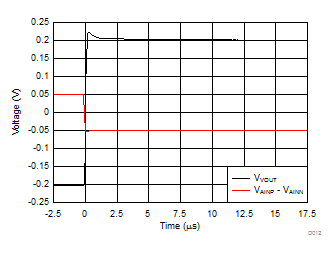

DRV425 分流检测放大器小信号趋稳时间
上升沿
图 5-41 分流检测放大器小信号趋稳时间
DRV425 分流检测放大器大信号趋稳时间
上升沿
图 5-43 分流检测放大器大信号趋稳时间

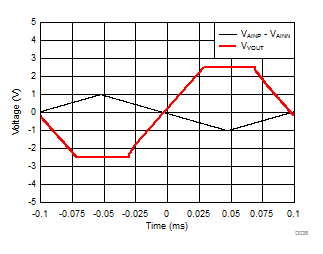

DRV425 分流检测放大器过载恢复响应
VDD = 5V
图 5-45 分流检测放大器过载恢复响应

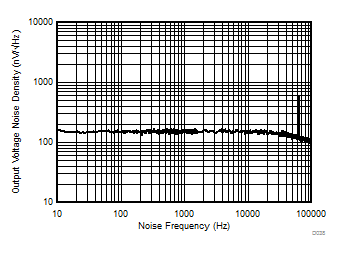

DRV425 分流检测放大器输出电压噪声密度与噪声频率间的关系
图 5-47 分流检测放大器输出电压噪声密度与噪声频率间的关系

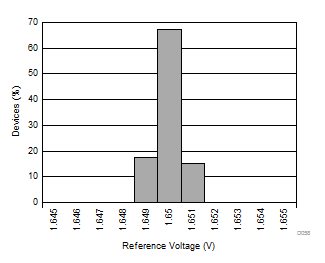

DRV425 基准电压柱状图
VREFOUT = 1.65V
图 5-49 基准电压柱状图

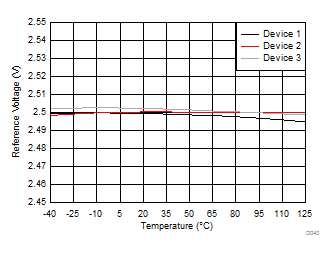

DRV425 基准电压与温度间的关系
图 5-51 基准电压与温度间的关系

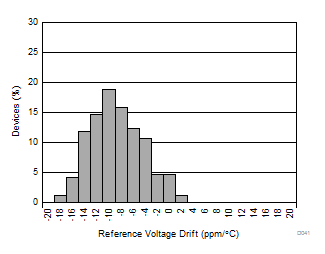

DRV425 基准电压漂移柱状图
图 5-53 基准电压漂移柱状图
DRV425 基准电压负载调整柱状图
图 5-55 基准电压负载调整柱状图

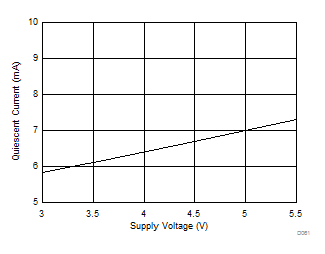

DRV425 静态电流与电源电压间的关系
图 5-57 静态电流与电源电压间的关系

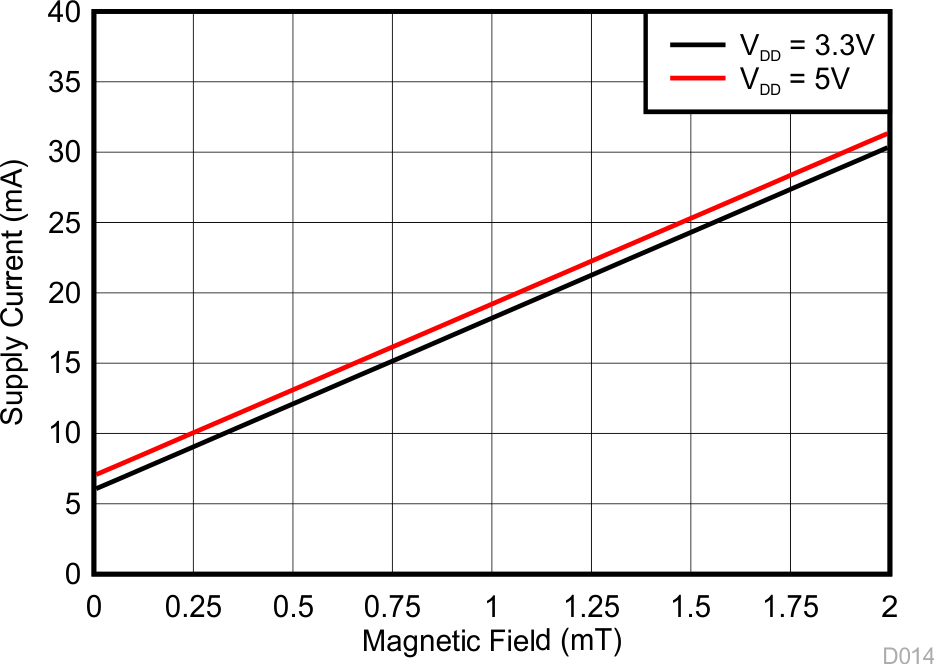

DRV425 电源电流与磁场间的关系
图 5-59 电源电流与磁场间的关系

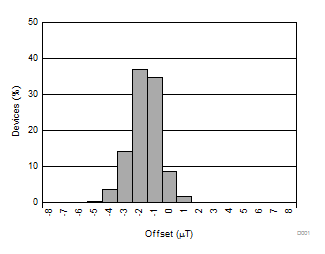

DRV425 磁通门传感器前端失调柱状图
VDD = 3.3V
图 5-2 磁通门传感器前端失调柱状图

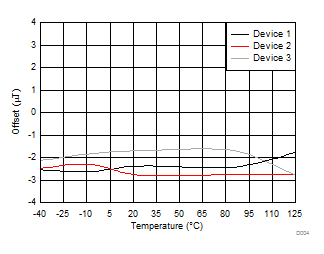

DRV425 磁通门传感器前端失调与温度间的关系
图 5-4 磁通门传感器前端失调与温度间的关系

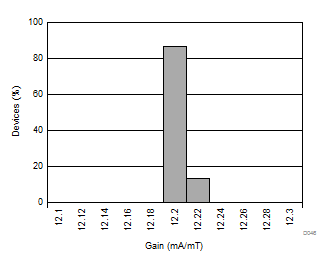

DRV425 磁通门传感器前端增益柱状图
图 5-6 磁通门传感器前端增益柱状图

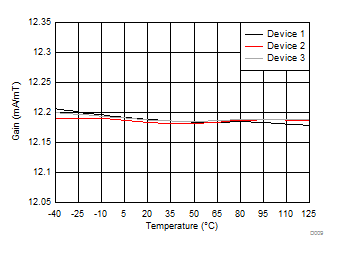

DRV425 磁通门传感器前端增益与温度间的关系
图 5-8 磁通门传感器前端增益与温度间的关系

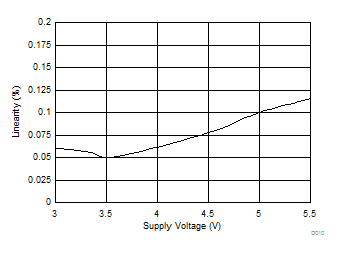

DRV425 磁通门传感器前端线性度与电源电压间的关系
图 5-10 磁通门传感器前端线性度与电源电压间的关系

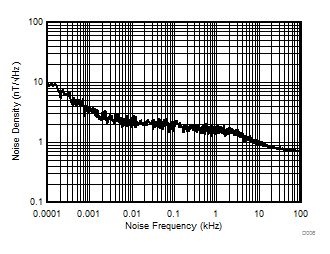

DRV425 磁通门传感器前端噪声密度与噪声频率间的关系
图 5-12 磁通门传感器前端噪声密度与噪声频率间的关系
DRV425 磁通门传感器饱和（ERROR 引脚）触发电平柱状图
VDD = 3.3V
图 5-14 磁通门传感器饱和（ERROR 引脚）触发电平柱状图

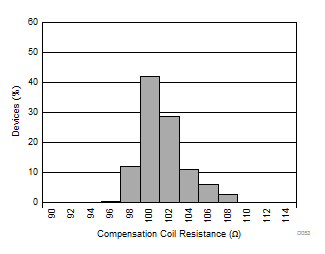

DRV425 补偿线圈电阻柱状图
图 5-16 补偿线圈电阻柱状图

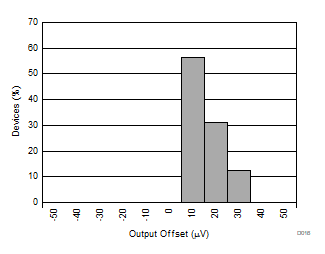

DRV425 分流检测放大器输出失调电压柱状图
VDD = 5V
图 5-18 分流检测放大器输出失调电压柱状图

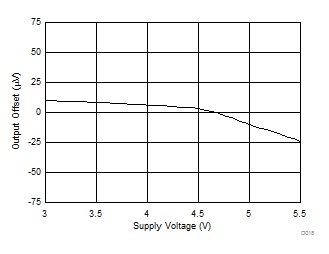

DRV425 分流检测放大器输出失调电压与电源电压间的关系
图 5-20 分流检测放大器输出失调电压与电源电压间的关系
DRV425 分流检测放大器 CMRR 柱状图
图 5-22 分流检测放大器 CMRR 柱状图

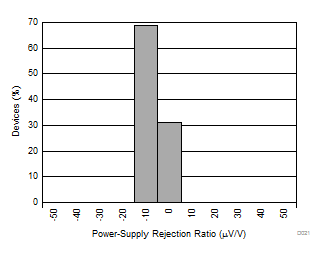

DRV425 分流检测放大器 PSRR 柱状图
图 5-24 分流检测放大器 PSRR 柱状图

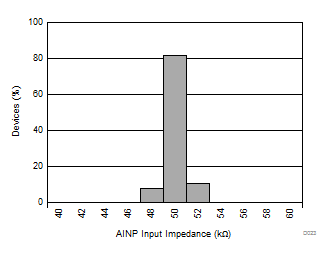

DRV425 分流检测放大器 AINP 输入阻抗柱状图
图 5-26 分流检测放大器 AINP 输入阻抗柱状图

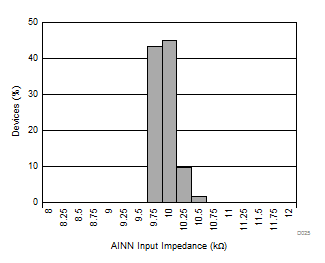

DRV425 分流检测放大器 AINN 输入阻抗柱状图
图 5-28 分流检测放大器 AINN 输入阻抗柱状图
DRV425 分流检测放大器增益误差柱状图
包括 IFG，VDD = 5V
图 5-30 分流检测放大器增益误差柱状图
DRV425 分流检测放大器增益误差与温度间的关系
图 5-32 分流检测放大器增益误差与温度间的关系

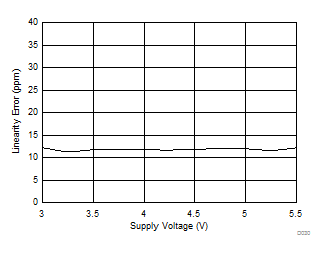

DRV425 分流检测放大器线性误差与电源电压间的关系
图 5-34 分流检测放大器线性误差与电源电压间的关系

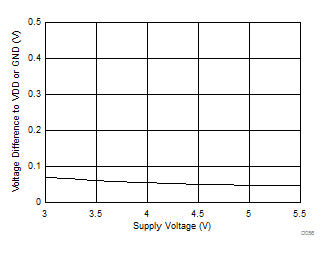

DRV425 OR 引脚触发电平与电源电压间的关系
图 5-36 OR 引脚触发电平与电源电压间的关系

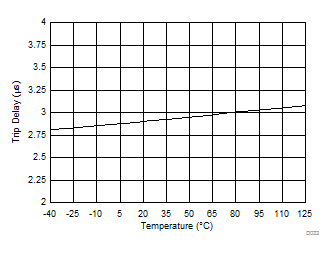

DRV425 OR 引脚触发延迟与温度间的关系
图 5-38 OR 引脚触发延迟与温度间的关系

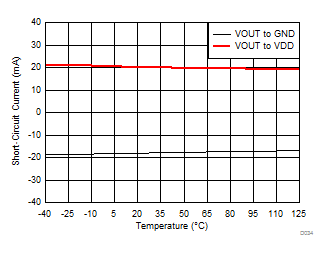

DRV425 分流检测放大器输出短路电流与温度间的关系
图 5-40 分流检测放大器输出短路电流与温度间的关系

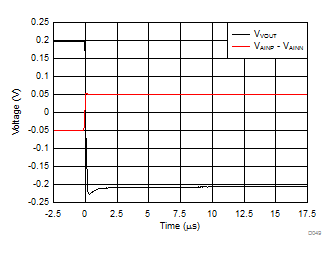

DRV425 分流检测放大器小信号趋稳时间
下降沿
图 5-42 分流检测放大器小信号趋稳时间
DRV425 分流检测放大器大信号趋稳时间
下降沿
图 5-44 分流检测放大器大信号趋稳时间

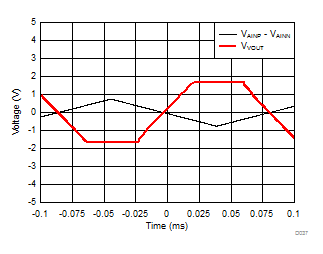

DRV425 分流检测放大器过载恢复响应
VDD = 3.3V
图 5-46 分流检测放大器过载恢复响应

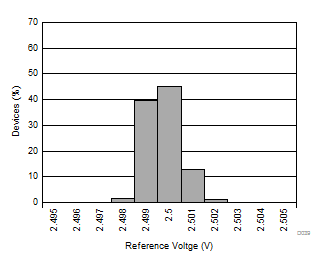

DRV425 基准电压柱状图
VREFOUT = 2.5V
图 5-48 基准电压柱状图

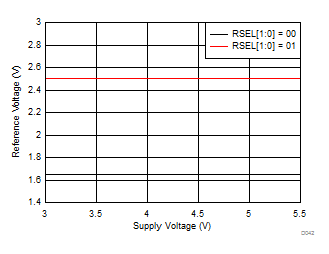

DRV425 基准电压与电源电压间的关系
图 5-50 基准电压与电源电压间的关系
DRV425 基准电压与基准输出电流间的关系
图 5-52 基准电压与基准输出电流间的关系

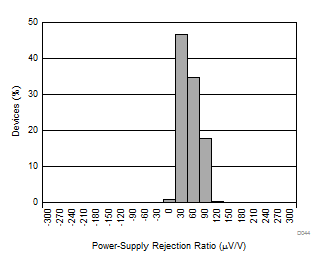

DRV425 基准电压 PSRR 柱状图
图 5-54 基准电压 PSRR 柱状图

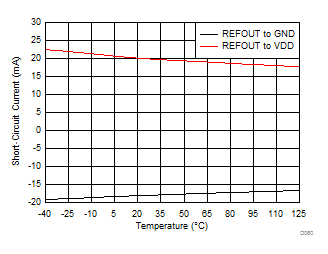

DRV425 基准短路电流与温度间的关系
图 5-56 基准短路电流与温度间的关系
DRV425 静态电流与温度间的关系
图 5-58 静态电流与温度间的关系
DRV425 上电复位阈值与温度间的关系
图 5-60 上电复位阈值与温度间的关系
