7.2.2.3 应用曲线

图 7-8 和图 7-9 显示了使用图 7-7 中所示电路对孔径为 12mm、16mm 宽、6mm 厚铜母线进行检测的测量结果。两个 DRV425 器件布置在 PCB 的相对侧，彼此相距离 1mm。测量范围为 ±500A；测量结果受测试设置的限制。两个 DRV425 传感器独立运行，在相同的母线几何形状下，可将测量范围增加至 ±1000A。

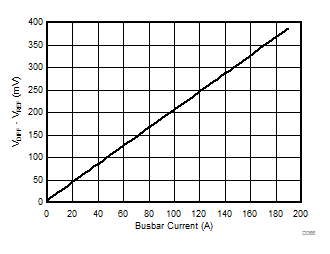

DRV425 模拟输出电压与母线电流间的关系
图 7-8 模拟输出电压与母线电流间的关系

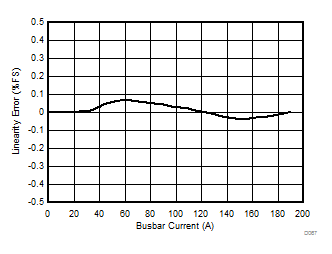

DRV425 线性误差与母线电流间的关系
图 7-9 线性误差与母线电流间的关系
