9.3 电源相关建议

DP83826 能够在 3.3V 或 1.8V I/O 电源电压以及 3.3V 模拟电源电压下工作。如果需要 3.3V I/O 电源电压，DP83826 也可以使用 3.3V 单电源轨供电。内部 LDO 生成器件运行所需的所有电源轨。单电压电源简化了设计要求，降低了 BOM 成本和整体解决方案尺寸，使 DP83826 成为适合各种应用的可行解决方案。建议电源去耦网络如下所示：

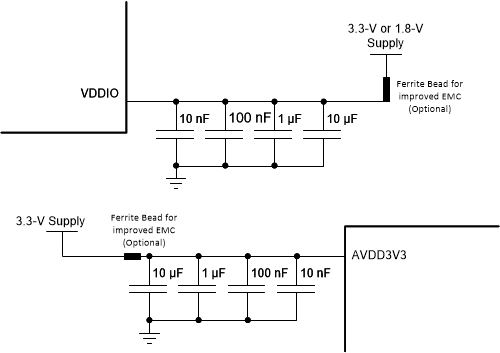

DP83826E DP83826I 电源去耦建议图 9-6 电源去耦建议
