9.2.6 应用曲线

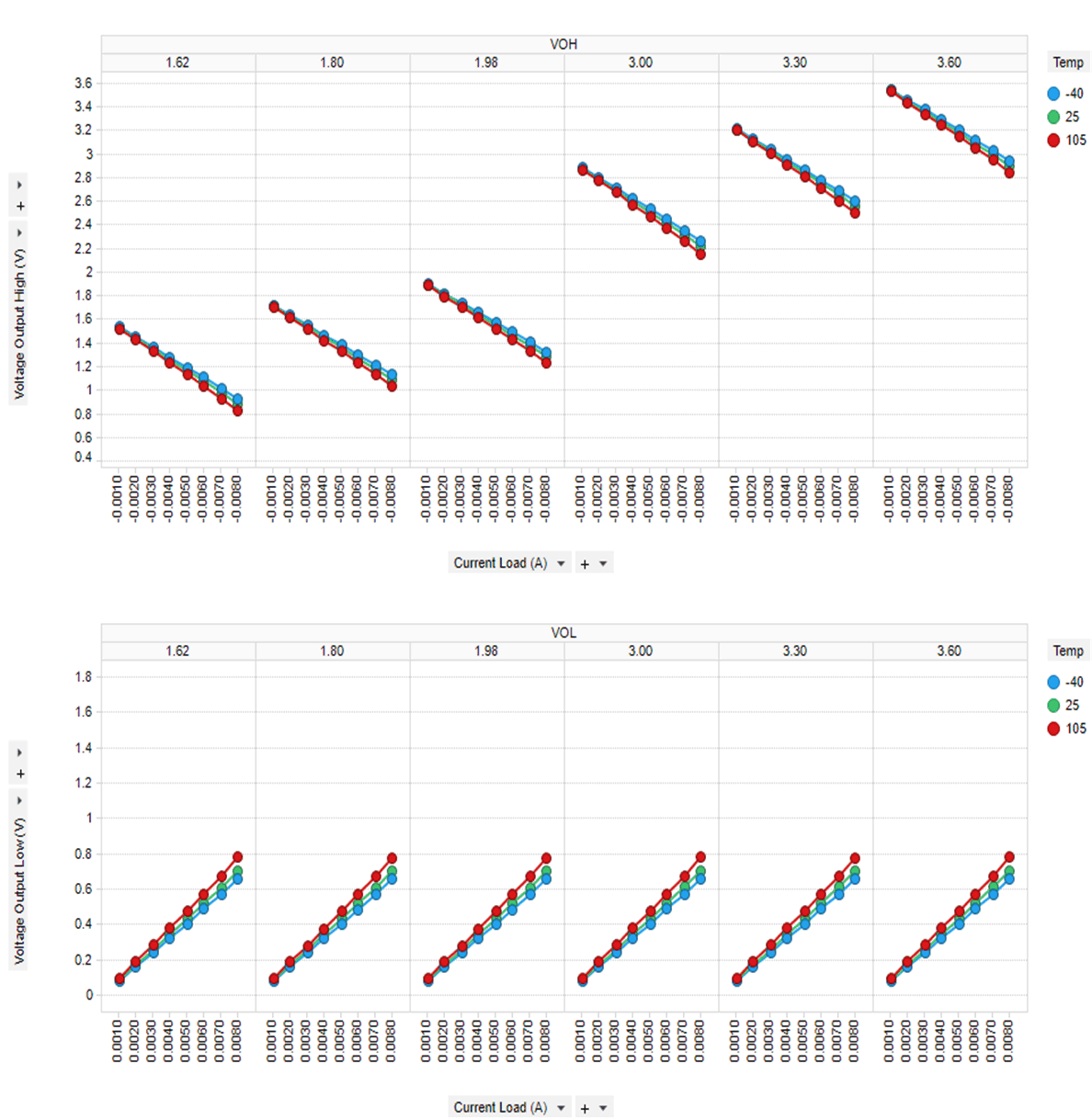

图 9-5 显示了 I/O 电源电压为 1.8V 和 3.3V 时的DP83826 输出引脚驱动特性。

DP83826E DP83826I DP83826 输出引脚驱动特性图 9-5 DP83826 输出引脚驱动特性
