6.3.10 RMII 中继器模式

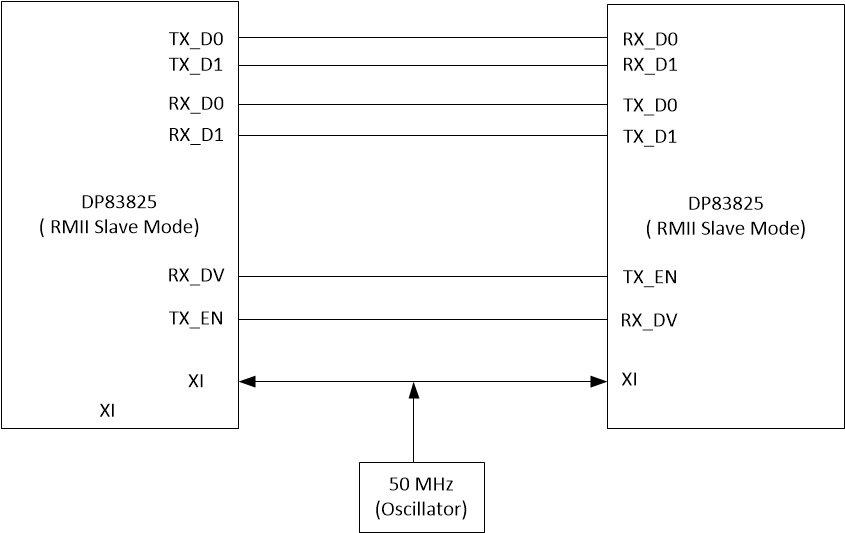

DP83825I 提供了一个启用中继器模式功能，进而在非托管模式下扩展电缆长度（无需额外的寄存器配置）的选项。两个 DP83825I 能够以背对背模式连接，无需任何外部配置。这提供了一个用于将 RMII 接口 CRS_DV 引脚配置为 RX_DV 引脚，以便实现背靠背操作的硬件引脚配置搭接。图 6-4展示了能够启用 DP83825I 中继器模式的 RMII 引脚连接。如果利用托管模式，就会同时触发两个 PHY 的外部复位。

DP83825I RMII 中继器模式图 6-4 RMII 中继器模式
