7.3 电源相关建议

DP83825I 能够在 3.3V 或 1.8V 的 I/O 电源电压以及 3.3V 模拟电源电压下工作。VDDIO 完全斜升后，DP83825I 需要 VDDA3V3。更多详细信息，可参阅 节 5.7。如果客户电路板无法进行电源时序控制，就需要在当电源 VDDA3V3 与 VDDIO 电源都斜升时，在引脚 5 上进行外部复位 (RST_N)。

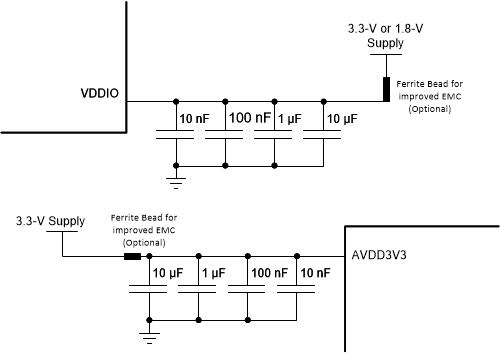

图 7-4 为建议的电源去耦合网络。

DP83825I DP83825I 电源去耦合建议图 7-4 DP83825I 电源去耦合建议
