5.25 典型特性

在室温下测得

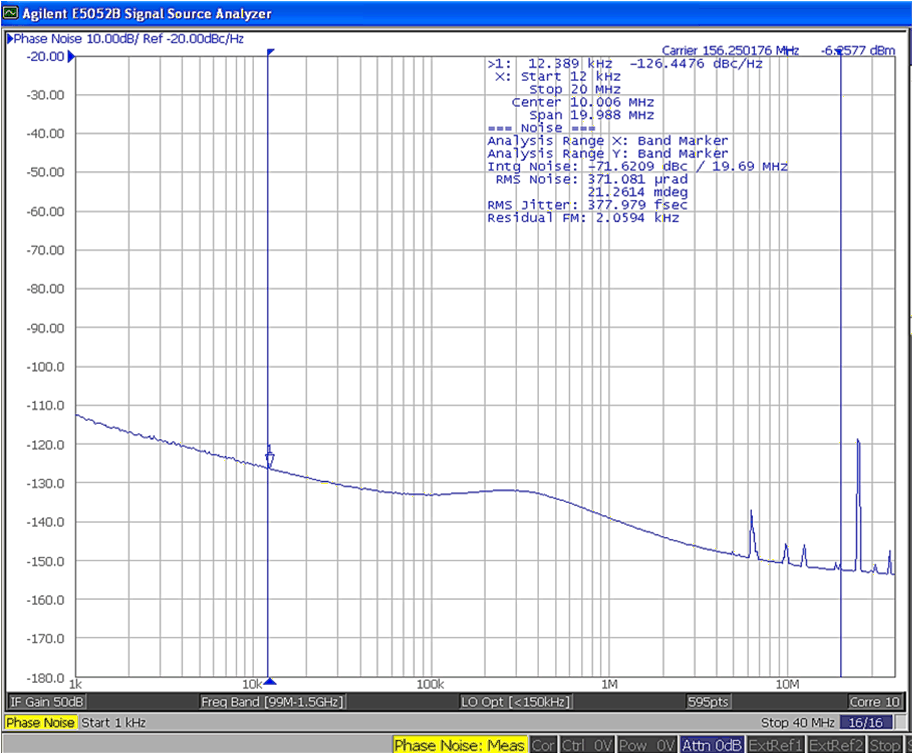

CDCE6214 156.25MHz LVDS 输出
参考：晶体输入 25MHz 来自 2.5GHz VCO 的闭环相位噪声 156.25MHz LVDS
图 5-1 156.25MHz LVDS 输出
CDCE6214 148.5MHz LVDS 输出
参考：晶体输入 25MHz 来自 2.376GHz VCO 的闭环相位噪声 148.5MHz LVDS
图 5-3 148.5MHz LVDS 输出
CDCE6214 所有电源 = 1.8V，VDD 斜坡时间 = 1ms
图 5-5 所有电源 = 1.8V，VDD 斜坡时间 = 1ms

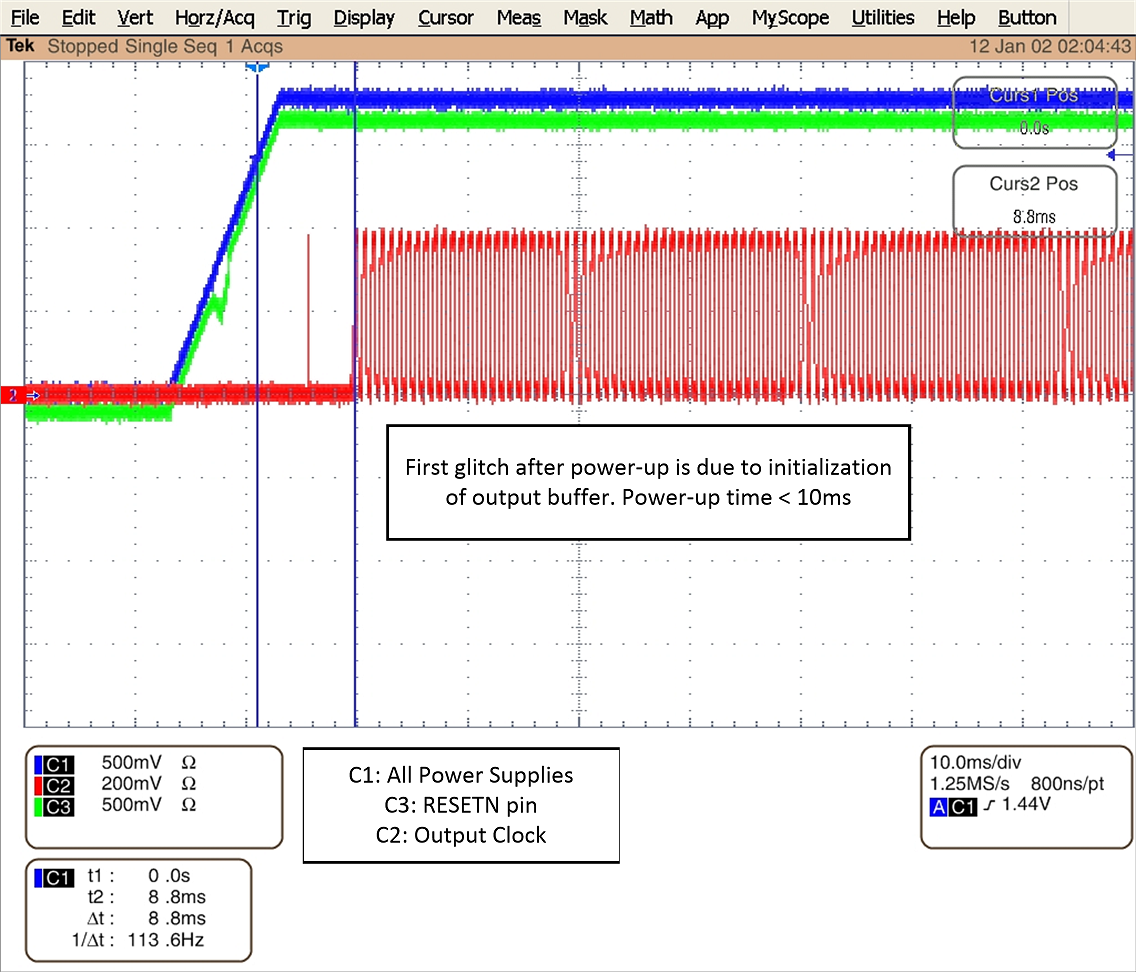

CDCE6214 所有电源 = 1.8V，VDD 斜坡时间 = 10ms
图 5-7 所有电源 = 1.8V，VDD 斜坡时间 = 10ms

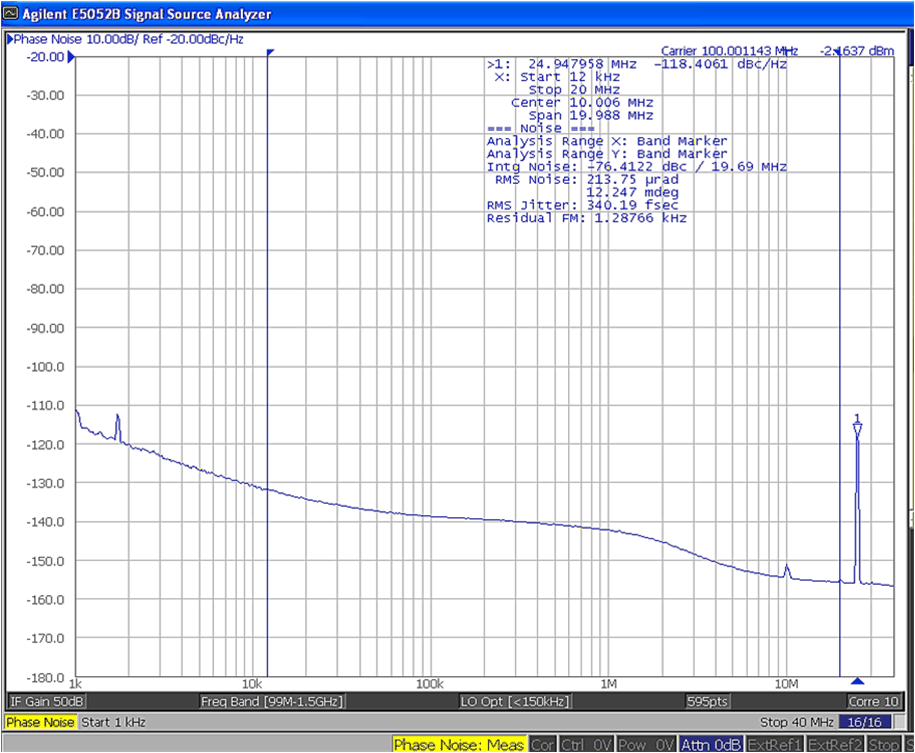

CDCE6214 100MHz LP-HCSL 输出
参考：晶体输入 25MHz 来自 2.4GHz VCO 的闭环相位噪声 100MHz LP-HCSL
图 5-2 100MHz LP-HCSL 输出
CDCE6214 24.576MHz LVCMOS 输出
参考：晶体输入 25MHz 来自 2.4576GHz VCO 的闭环相位噪声 24.576MHz LVCMOS
图 5-4 24.576MHz LVCMOS 输出
CDCE6214 所有电源 = 3.3V，VDD 斜坡时间 = 1ms
图 5-6 所有电源 = 3.3V，VDD 斜坡时间 = 1ms
CDCE6214 所有电源 = 3.3V，VDD 斜坡时间 = 10ms
图 5-8 所有电源 = 3.3V，VDD 斜坡时间 = 10ms
