来自模块的射频信号使用接地共面波导 (CPW-G) 结构路由到天线。CPW-G 结构为射频线路提供更大程度的隔离和更好的屏蔽。除了 L1 层的接地外,沿线路放置 GND 过孔也可提供额外的屏蔽。

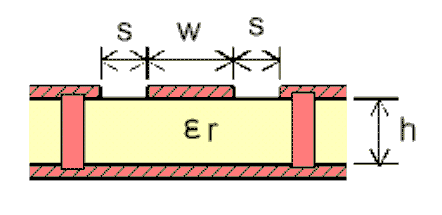

图 10-3所示为具有临界尺寸的共面波导的横截面。
图 10-4 所示为接地共面波导和过孔拼接的俯视图。
表 10-4 中提供了针对 4 层 PCB 板的建议值。
参数 | 值 | 单位 |
---|---|---|
W | 0.300 | mm |
S | 0.500 | mm |
H | 0.175 | mm |
Er(FR-4 基板) | 4.0 | F/m |
