6.10.5.16.1.4.1 PRU_ICSSG PRU Σ-Δ 和外设接口时序
表 6-113 PRU_ICSSG PRU 时序要求 - Σ-Δ 模式 请参阅图 6-94 和图 6-95
编号 参数 说明 最小值 最大值 单位
PRSD1 tc(SD_CLK) 周期时间，SDx_CLK 40 ns
PRSD2L tw(SD_CLKL) 脉冲持续时间，SDx_CLK 低电平 20 ns
PRSD2H tw(SD_CLKH) 脉冲持续时间，SDx_CLK 高电平 20 ns
PRSD3 tsu(SD_D-SD_CLK) 建立时间，在 SDx_CLK 有效边沿之前 SDx_D 有效 10 ns
PRSD4 th(SD_CLK-SD_D) 保持时间，在 SDx_CLK 有效边沿之前 SDx_D 有效 5 ns
AM6442 AM6441 AM6422 AM6421 AM6412 AM6411 PRU_ICSSG PRU SD_CLK 下降有效边沿图 6-94 PRU_ICSSG PRU SD_CLK 下降有效边沿

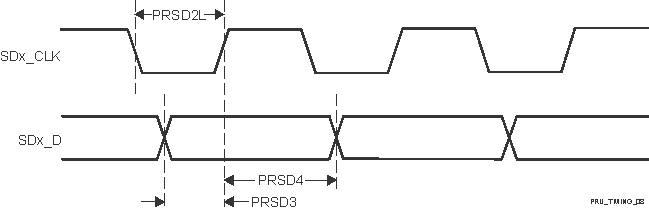

AM6442 AM6441 AM6422 AM6421 AM6412 AM6411 PRU_ICSSG PRU SD_CLK 上升有效边沿图 6-95 PRU_ICSSG PRU SD_CLK 上升有效边沿
表 6-114 PRU_ICSSG PRU 时序要求 - 外设接口模式 请参阅图 6-96
编号 参数 说明 最小值 最大值 单位
PRPIF1 tw(PIF_DATA_INH) 脉冲持续时间，PIF_DATA_IN 高电平 2 + 0.475*(4*P)(1) ns
PRPIF2 tw(PIF_DATA_INL) 脉冲持续时间，PIF_DATA_IN 低电平 2 + 0.475*(4*P)(1) ns
(1) P = 1x（或 TX）时钟周期（以 ns 为单位），由 ICSSG_PRUn_ED_TX_CFG_REG 寄存器中的 PRUn_ED_TX_DIV_FACTOR 和 PRUn_ED_TX_DIV_FACTOR_FRAC 定义。PRUN 表示各自的 PRU0 或 PRU1 实例。
AM6442 AM6441 AM6422 AM6421 AM6412 AM6411 PRU_ICSSG PRU 外设接口时序要求图 6-96 PRU_ICSSG PRU 外设接口时序要求
表 6-115 PRU_ICSSG PRU 开关特性 - 外设接口模式 请参阅图 6-97
编号 参数 说明 最小值 最大值 单位
PRPIF3 tc(PIF_CLK) 周期时间，PIF_CLK 30 ns
PRPIF4 tw(PIF_CLKH) 脉冲持续时间，PIF_CLK 高电平 0.475*P(1) ns
PRPIF5 tw(PIF_CLKL) 脉冲持续时间，PIF_CLK 低电平 0.475*P(1) ns
PRPIF6 td(PIF_CLK-PIF_DATA_OUT) 延迟时间，PIF_CLK 下降至 PIF_DATA_OUT -5 5 ns
PRPIF7 td(PIF_CLK-PIF_DATA_EN) 延迟时间，PIF_CLK 下降至 PIF_DATA_EN -5 5 ns
(1) P = 1x（或 TX）时钟周期（以 ns 为单位），由 ICSSG_PRUn_ED_TX_CFG_REG 寄存器中的 PRUn_ED_TX_DIV_FACTOR 和 PRUn_ED_TX_DIV_FACTOR_FRAC 定义。PRUN 表示各自的 PRU0 或 PRU1 实例。
AM6442 AM6441 AM6422 AM6421 AM6412 AM6411 PRU_ICSSG PRU 外设接口开关特性图 6-97 PRU_ICSSG PRU 外设接口开关特性
