4.5 短路

如图 4-13 中所示的波形，当初级侧输出对地短路时，LMR38020 进入间断保护模式。当短路条件消除后，转换器自动恢复。

但是，当次级侧输出地短路时，器件不会关断或进入断续模式。由于负峰值电流保护模式（当达到 IL_NEG 时开始新的周期），LMR38020 在非常高的 fsw 下工作，电感器和器件可能很热。在正常运行期间需要避免这种情况，如节 3.3 中所示。

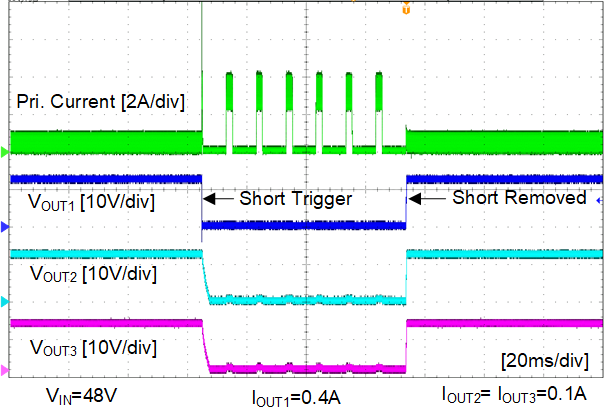

GUID-20230807-SS0I-XXWC-J4DW-QX0PLX771KPS-low.png图 4-13 短路 - 初级输出

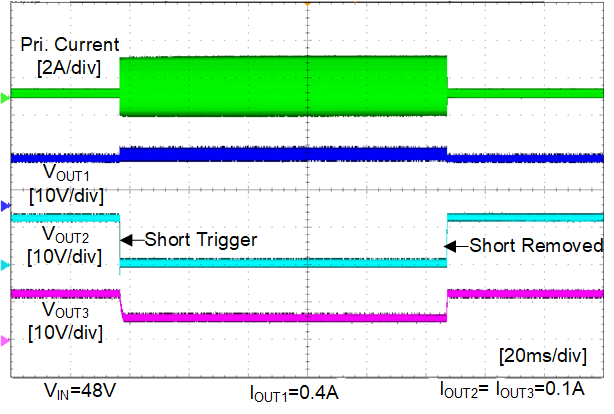

GUID-20230807-SS0I-ZGPH-WR1H-D5CKN0DCRDPM-low.png图 4-14 短路 - 次级输出
