2.8 测试点

包含多个调试钩子，以便快速探测关键系统电源和信号网络。它们被设计成小穿孔安装环路，便于连接不同的示波器探头和仪表引线。

表 2-10 调试钩子说明
参考指示符 附加信号
TP4 VSYS5V0
TP6 PVDD
TP33 VDDIO
TP35、TP34 GND
TP5 PORZ
TP20 GPIO0
TP22 GPIO1

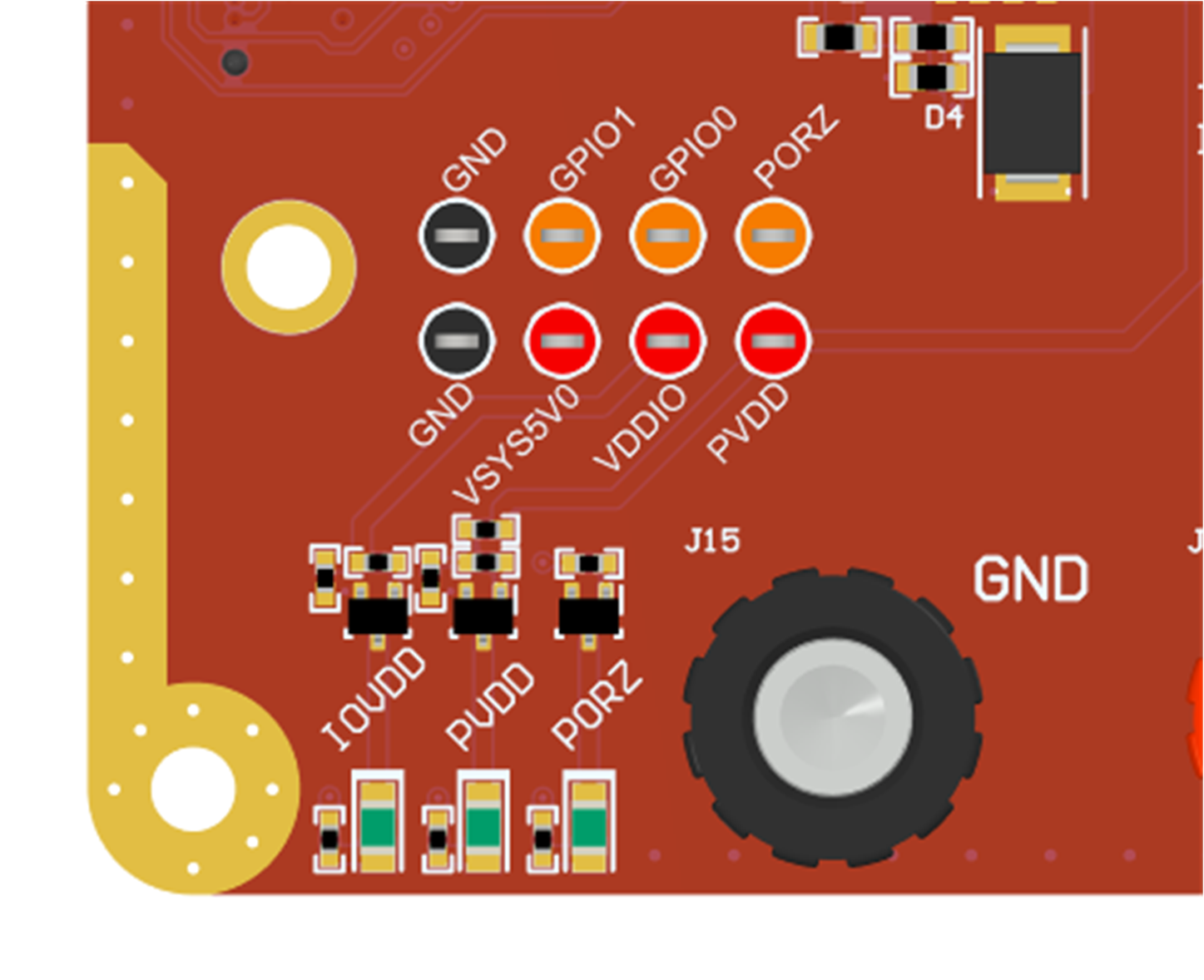

TAS67CD-AEC 调试钩子图 2-10 调试钩子
