2.2 电源要求

TAS67CD-AEC 需要多个电源输入才能工作。TAS67CD-AEC 电源树如以下方框图所示。IOVDD 和 VSYS5V0 通过 AEC 连接器由主机处理器板提供。PVDD 通过一组香蕉插头插座提供，需要将一个外部兼容的直流电源连接到电路板。

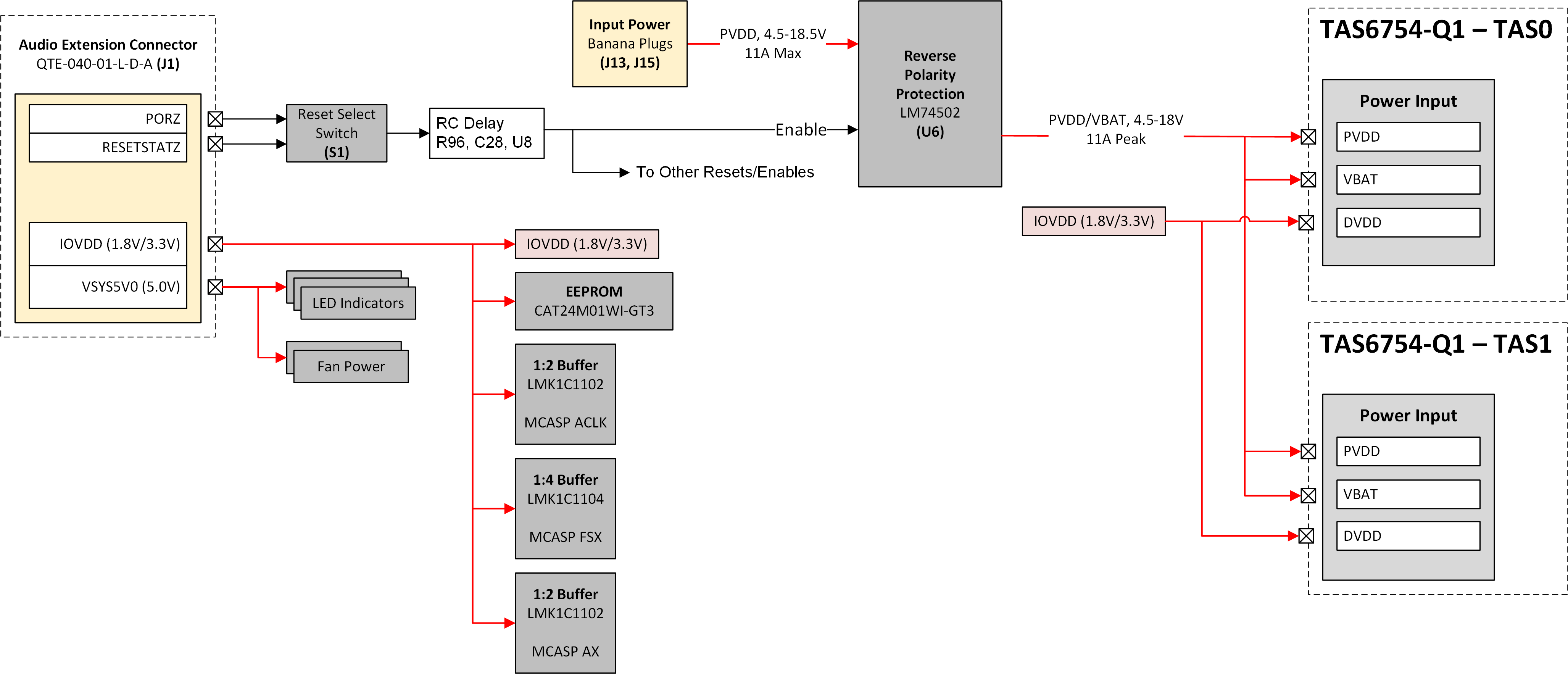

TAS67CD-AEC TAS67CD-AEC 电源树图 2-4 TAS67CD-AEC 电源树

下表介绍了所有这些电源输入的要求。IOVDD 和 VSYS5V0 要求与 AM275-AUDIO-EVM 和 AM62D-AUDIO-EVM AEC 接口部署兼容。

表 2-3 电源要求
电源轨 连接器位置 说明 最小值 最大值 单位
PVDD/VBAT 香蕉插头插座
  • J13 — PVDD/VBAT
  • J15 - GND
 TAS67x 放大器电源 (PVDD) 和电池电源 (VBAT) 4.5 18.5 V
11 A
IOVDD AEC 连接器 J1.10、J1.12 数字 I/O 电源 1.71 3.465 V
待定 A
VSYS5V0 AEC 连接器 J1.2、J1.4、J1.6 5.0V LED 和风扇电源 4.75 5.25 V
待定 A
