3.3 测试设置

表 3-2 列出了用于 TIDA-010256 测试会话的设备。图 3-3 显示了测试设置。

表 3-2 TIDA-010256 设置所需的设备
测试设备 器件型号
高压电源(1) Agilent® 6030A、
ITECH® IT6724H
低压电源 Keithley® 2230G-30-1
示波器 Tektronix® DPO3054
探头 Tektronix® P5050B
(1) TIDA-010256 板需要两个 ±100V 的高压电源，每个电源都具有 500mA 电流范围。

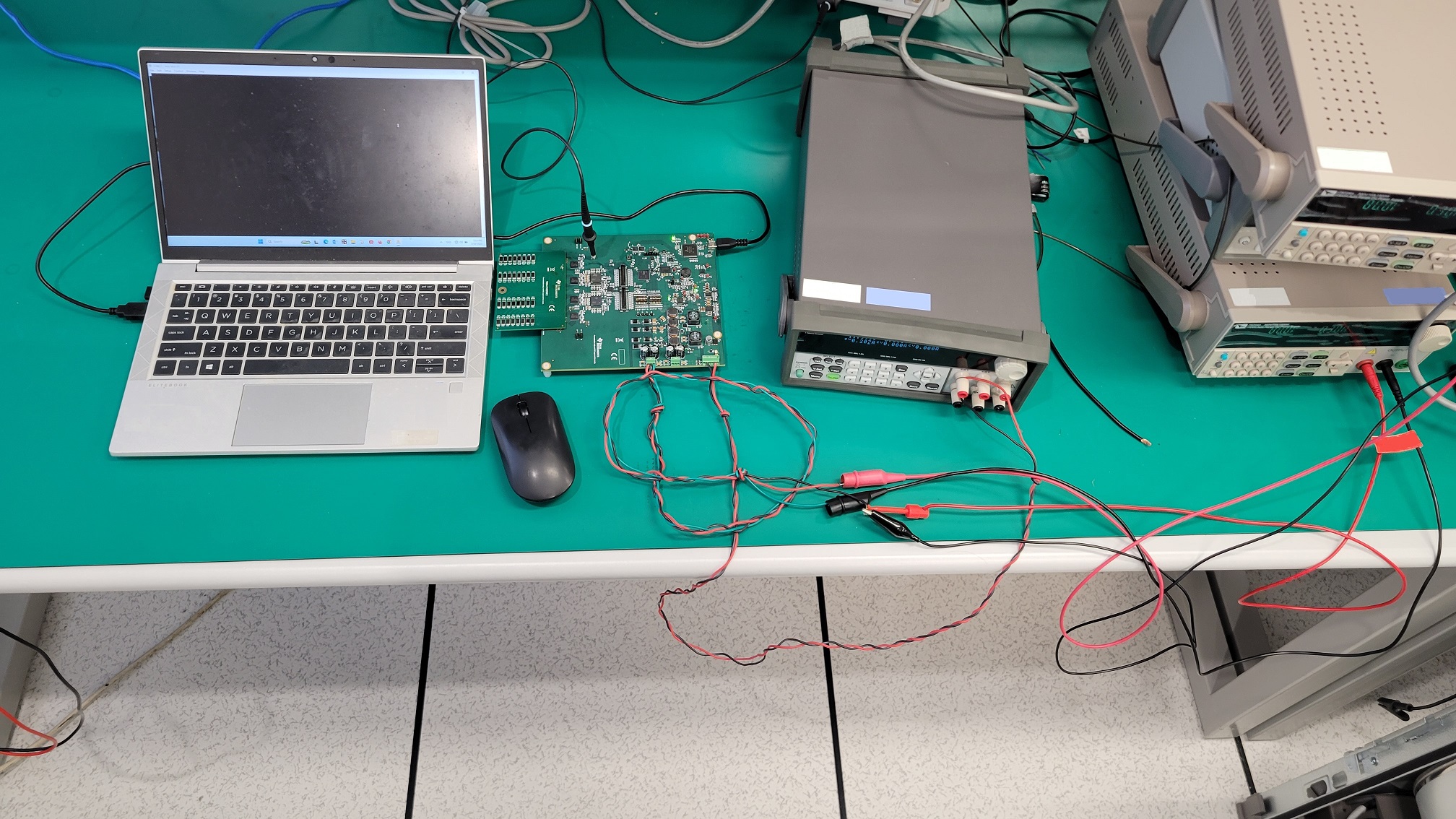

TIDA-010256 TIDA-010256 系统测试设置

图 3-3 TIDA-010256 系统测试设置

在测试中，需要一台额外的 PC 通过 TeraTerm 终端发送命令。
