3.3.9 输出纹波电压

图 3-32 至图 3-40 展示了输出电压纹波。蓝色 = 输出电压纹波，示波器通道带宽 = 20MHz。除非相同图示中另有说明，否则纹波为 100% 负载条件下的情况。

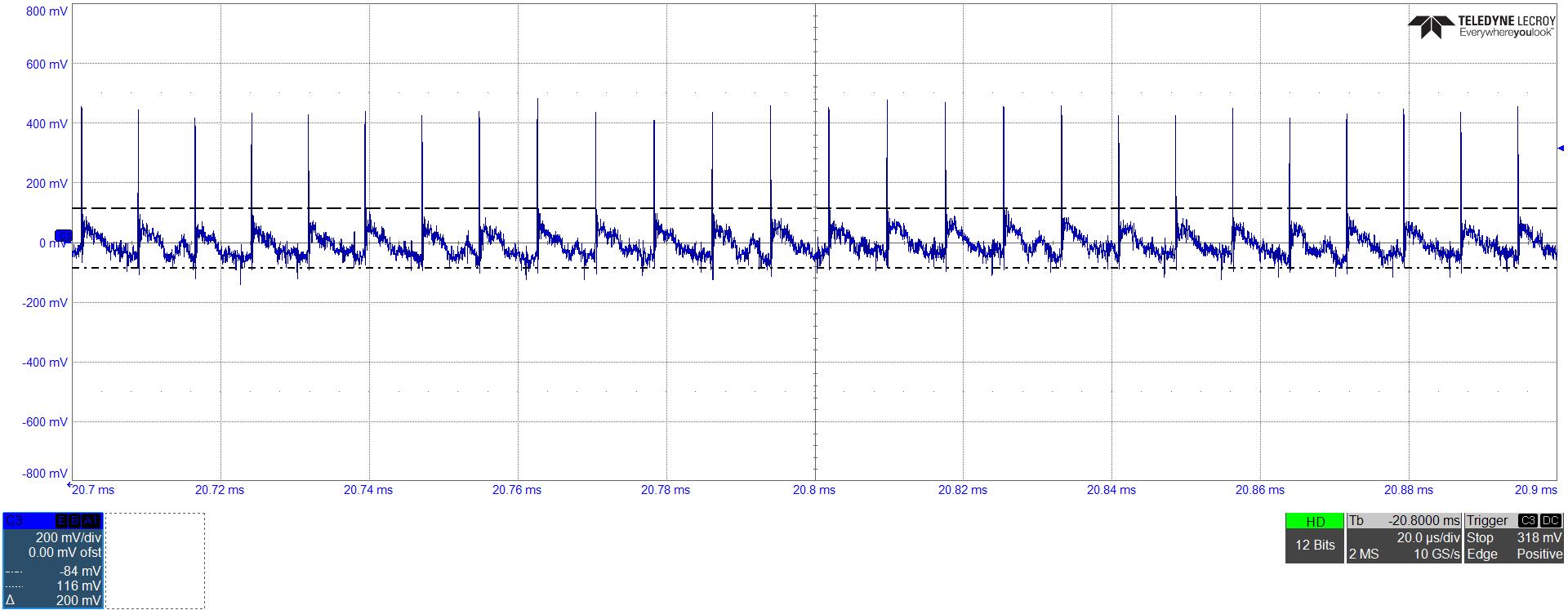

UCG28826EVM-093 VOUT = 20V 时的典型纹波电压 (420mVpp)图 3-32 VOUT = 20V 时的典型纹波电压 (420mVpp)

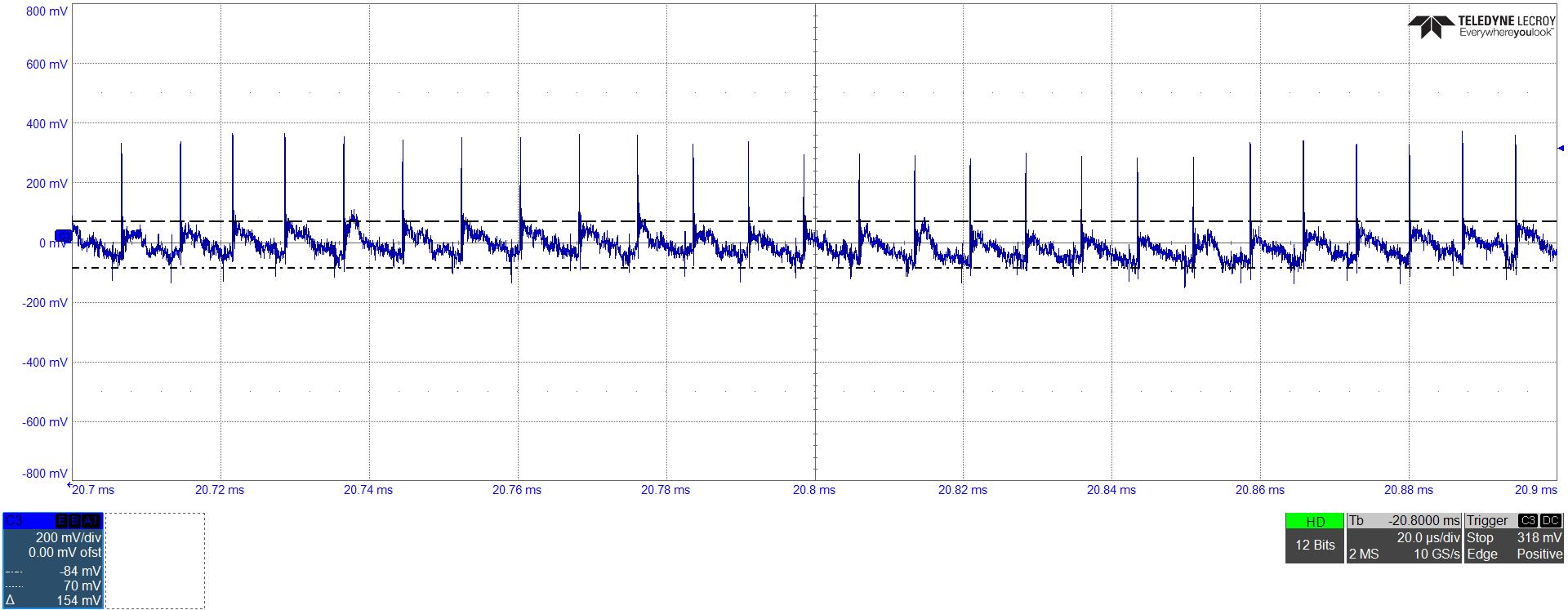

UCG28826EVM-093 VOUT = 15V 时的典型纹波电压 (380mVpp)图 3-33 VOUT = 15V 时的典型纹波电压 (380mVpp)
UCG28826EVM-093 VOUT = 9V 时的典型纹波电压 (280mVpp)图 3-34 VOUT = 9V 时的典型纹波电压 (280mVpp)
UCG28826EVM-093 VOUT = 5V 时的典型纹波电压 (200mVpp)图 3-35 VOUT = 5V 时的典型纹波电压 (200mVpp)

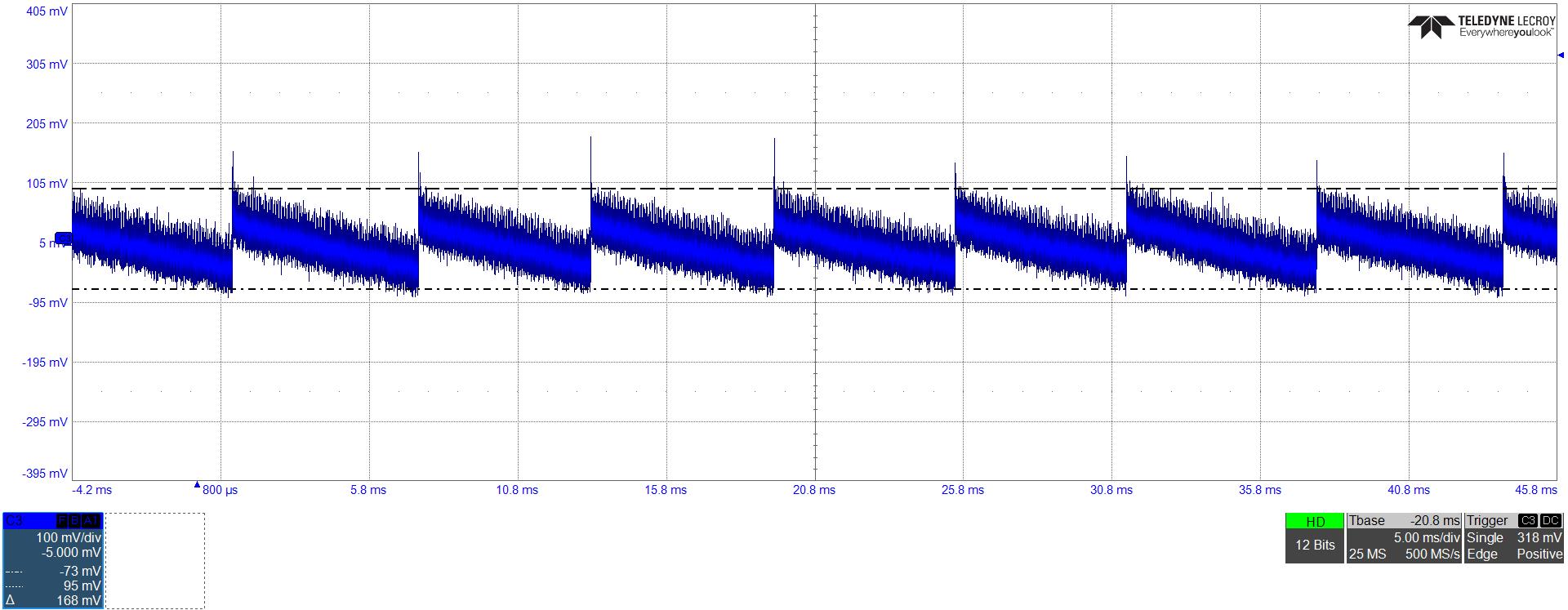

UCG28826EVM-093 VOUT = 5V 且无负载时的典型纹波电压 (168mVpp)图 3-36 VOUT = 5V 且无负载时的典型纹波电压 (168mVpp)
UCG28826EVM-093 VOUT = 5V 且无负载时的典型纹波电压 (168mVpp)图 3-37 VOUT = 5V 且无负载时的典型纹波电压 (168mVpp)
UCG28826EVM-093 VOUT = 15V 且无负载时的典型纹波电压 (168mVpp)图 3-38 VOUT = 15V 且无负载时的典型纹波电压 (168mVpp)
UCG28826EVM-093 VOUT = 20V 且无负载时的典型纹波电压 (168mVpp)图 3-39 VOUT = 20V 且无负载时的典型纹波电压 (168mVpp)
UCG28826EVM-093 VOUT = 20V 且满负载时的典型纹波电压 (260mVpp)图 3-40 VOUT = 20V 且满负载时的典型纹波电压 (260mVpp)
