3.3.10 负载瞬态响应

图 3-41 至图 3-44 展示了负载电流阶跃变化介于 0 到 100% 之间、频率为 100Hz 且速率为 2.5A/us 时的输出电压 VOUT 偏差。请注意，捕获的阶跃负载电流是反向的。

绿色（交流耦合）= VOUT，粉色 = 负载电流。

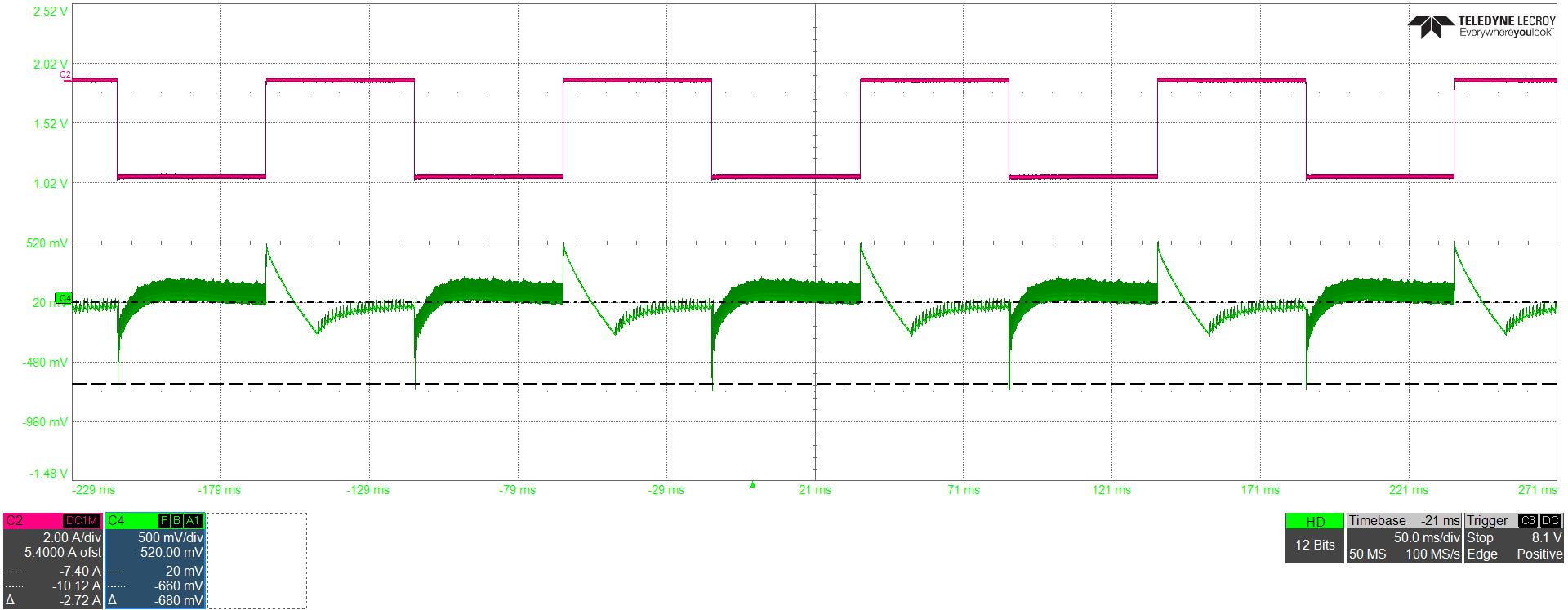

UCG28826EVM-093 VOUT = 20V 过冲/下冲= 495mV/-680mV 条件下的负载瞬态响应图 3-41 VOUT = 20V 过冲/下冲= 495mV/-680mV 条件下的负载瞬态响应
UCG28826EVM-093 VOUT = 15V 过冲/下冲= 485mV/-630mV 条件下的瞬态响应图 3-42 VOUT = 15V 过冲/下冲= 485mV/-630mV 条件下的瞬态响应
UCG28826EVM-093 VOUT = 9V 过冲/下冲= 460mV/-500mV 条件下的瞬态响应图 3-43 VOUT = 9V 过冲/下冲= 460mV/-500mV 条件下的瞬态响应
UCG28826EVM-093 VOUT = 5V 过冲/下冲= 440mV/-480mV 条件下的瞬态响应图 3-44 VOUT = 5V 过冲/下冲= 440mV/-480mV 条件下的瞬态响应
