2.3 DC 插孔

支持更大电流：当 EVM 与外部电源适配器搭配使用时，外部电源适配器提供 5V 电源。对于大多数用例，不使用这种外部电源选项，因为是从 USB 接口获取电源。

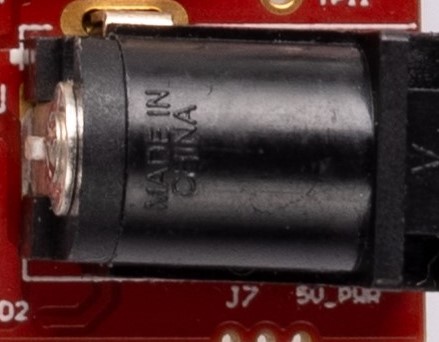

IWRL6432AOPEVM
注： 向 EVM 提供 5V 电源后，TI 建议按一次 NRST 开关，以确认引导状态可靠。
注： 器件的所有数字 IO 引脚（NRESET 除外）都是非失效防护的；因此，需要注意的是，如果器件没有 VIO 电源，则不能从外部驱动这些引脚。
