3.3.1 IWRL6432AOP 演示可视化入门

请按照以下分步过程运行 OOB 演示。

  1. 通过 USB 将 EVM 连接到 PC。
  2. 打开 mmWave-L-SDK 工具内的 mmWave Visualizer。检查节 2.2.1的 SOP 设置。
  3. 导航至可视化工具的 Configuration Dashboard 选项卡并选择器件。等待系统自动检测 COM 端口（否则按刷新）。或者，手动选择器件 COM 端口（如果尚未选择）。选择 Configuration Selection 下拉列表下的预设配置。与图 3-3中显示的类似。
  4. 点击 Send Config to Device。
  5. 成功发送配置后，Plots 选项卡会通过雷达点云信息显示距离图。与图 3-4中显示的类似。

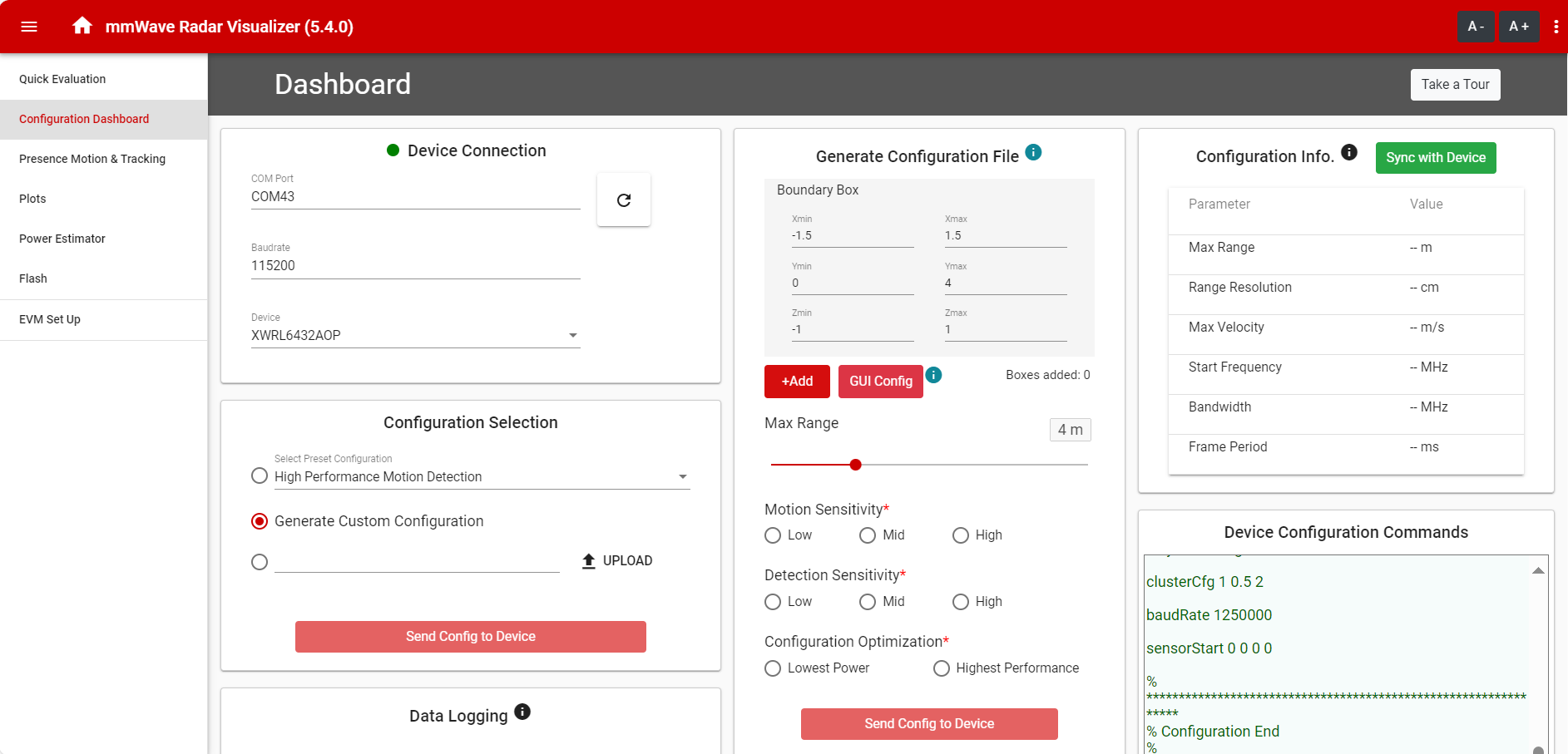

IWRL6432AOPEVM 配置仪表板图 3-3 配置仪表板
IWRL6432AOPEVM 可视化工具中的“Plots”选项卡图 3-4 可视化工具中的“Plots”选项卡
