2.8 XDS110 接口

通过 J5 可访问板载 XDS110 (TM4C1294NCPDT) 仿真器。此连接提供以下 PC 接口：

  • JTAG，用于 CCS 连接
  • 应用/用户 UART（与 PC 进行配置和数据通信）

在独立运行模式下使用时（如图 2-25 所示），通过单个 USB 连接器供电；还会使用同一 USB 连接器 J5 通过 XDS110 USB 转 UART 转换器传输配置和数据。正确枚举后，XDS110 的 2 个 UART 端口在设备管理器上显示为虚拟 COM 端口，类似于图 2-24 中所示。

如果 PC 无法识别上述 COM 端口，请安装最新的 EMUpack。与图 2-23中显示的类似。

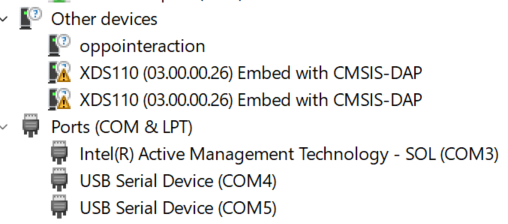

IWRL6432AOPEVM 安装 XDS 驱动程序前的虚拟 COM 端口图 2-23 安装 XDS 驱动程序前的虚拟 COM 端口
IWRL6432AOPEVM 安装 XDS 驱动程序后的虚拟 COM 端口图 2-24 安装 XDS 驱动程序后的虚拟 COM 端口

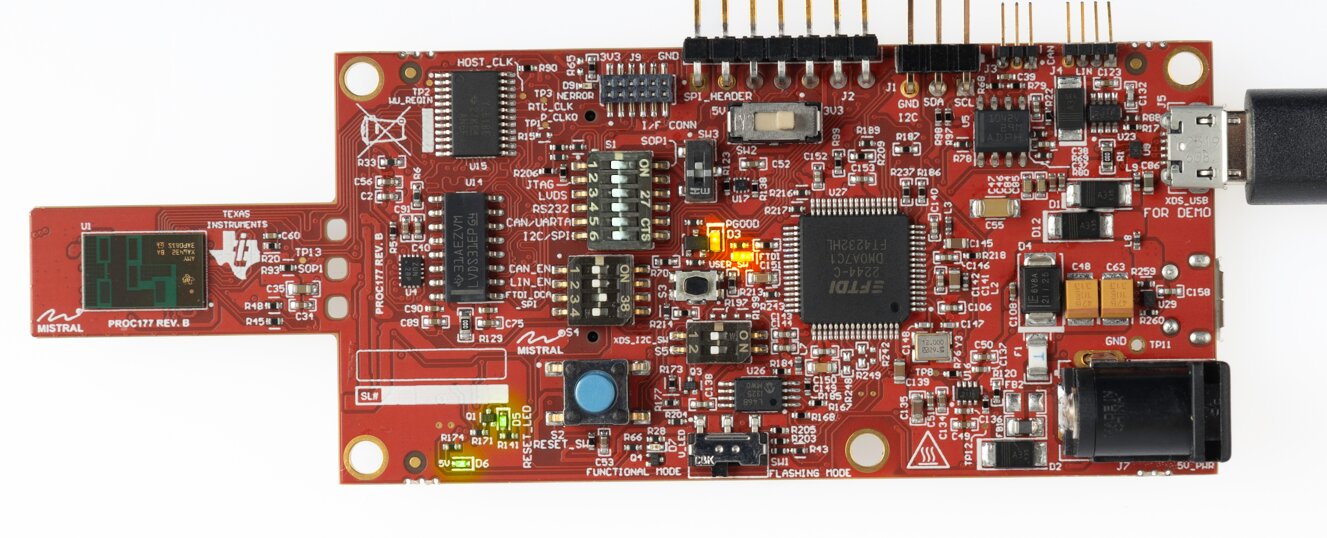

IWRL6432AOPEVM 在功能模式下独立运行的 EVM图 2-25 在功能模式下独立运行的 EVM

EVM 使用单个 UART 端口向 PC 发送器件配置和处理的数据。
