3.2 刷写电路板

  1. 确保已成功安装驱动程序并枚举 COM 端口。请参阅节 2.8。
  2. 将 SOP 配置为节 2.2.1。
  3. 按压复位开关（节 2.2.2），以确保电路板在正确的模式下启动。
  4. 运行 mmWave-L-SDK 工具文件夹内的毫米波可视化工具，使用刷写选项卡，按照说明操作，或使用 Uniflash 工具。与图 3-1中显示的类似。
  5. 输入刷写接口的应用程序端口号。
  6. 在 Image Flash 菜单中选择要刷写到 EVM 的映像，或直接从毫米波 SDK (C:\ti\MMWAVE_L_SDK\examples\mmw_demo\motion_and_presence_detection\prebuilt_binaries\xwrL64xx) 中上传映像。将应用映像加载到串行闪存中。与图 3-2中显示的类似。请参阅毫米波 SDK，了解用于运行开箱即用演示的闪存二进制文件。

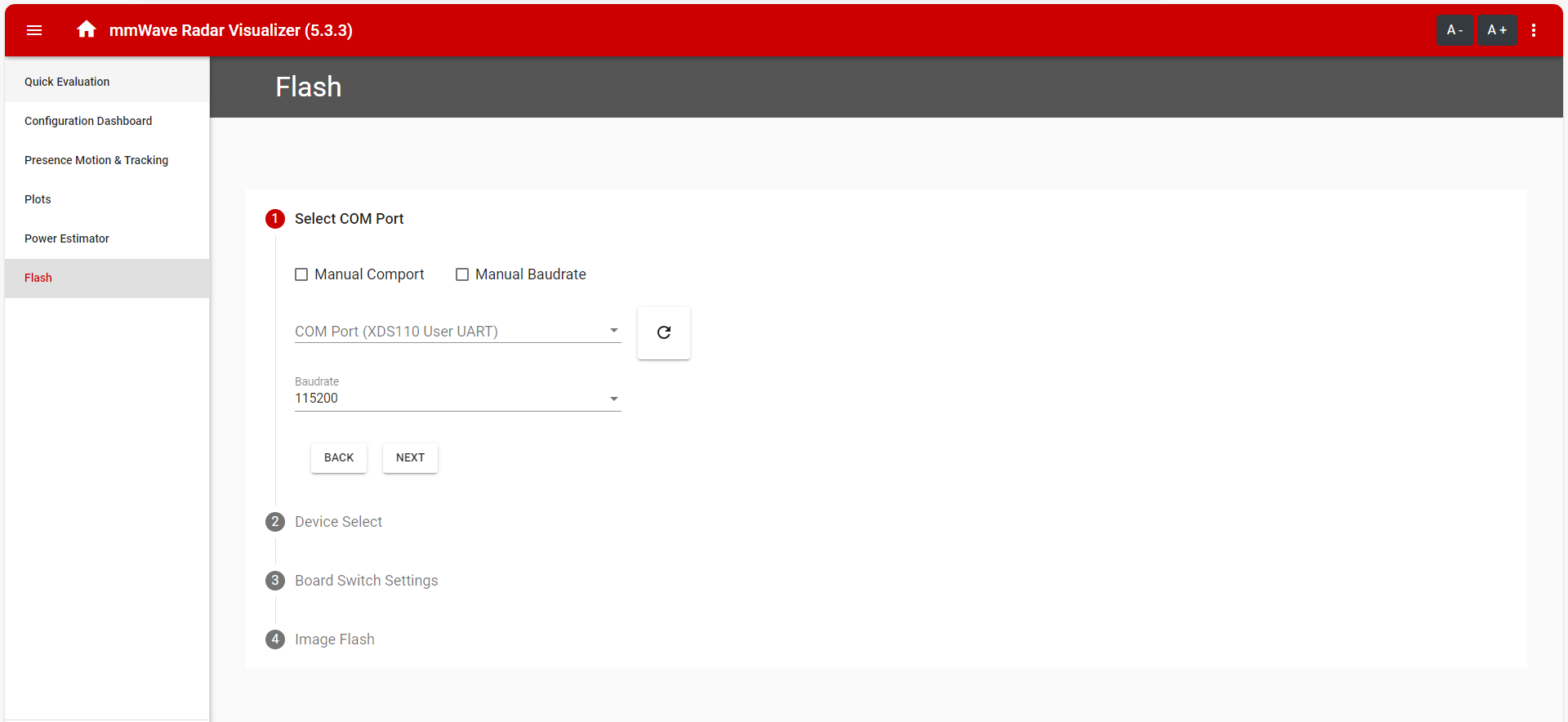

IWRL6432AOPEVM 可视化工具中的“Flash”选项卡图 3-1 可视化工具中的“Flash”选项卡

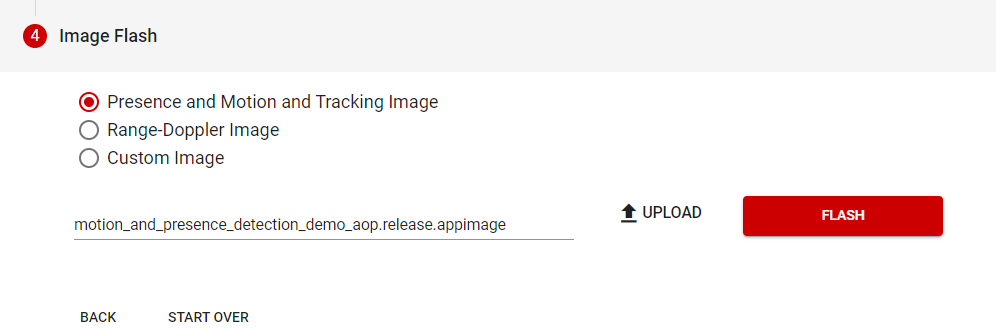

IWRL6432AOPEVM 开箱即用演示二进制应用程序图 3-2 开箱即用演示二进制应用程序
