3.5 输出电压纹波

图 3-14 至 图 3-17 显示了 TPS54KC23EVM 输出电压纹波。负载电流为 10mA 和 30A。VIN = 12V。VOUT 电压是分别对 U1 和 U2 使用 TP11 和 TP29 进行测量的。

GUID-20240110-SS0I-7T6D-V2PX-M9993WDDSZ6X-low.png图 3-14 U1 输出纹波 – 10mA 负载，跳跃模式

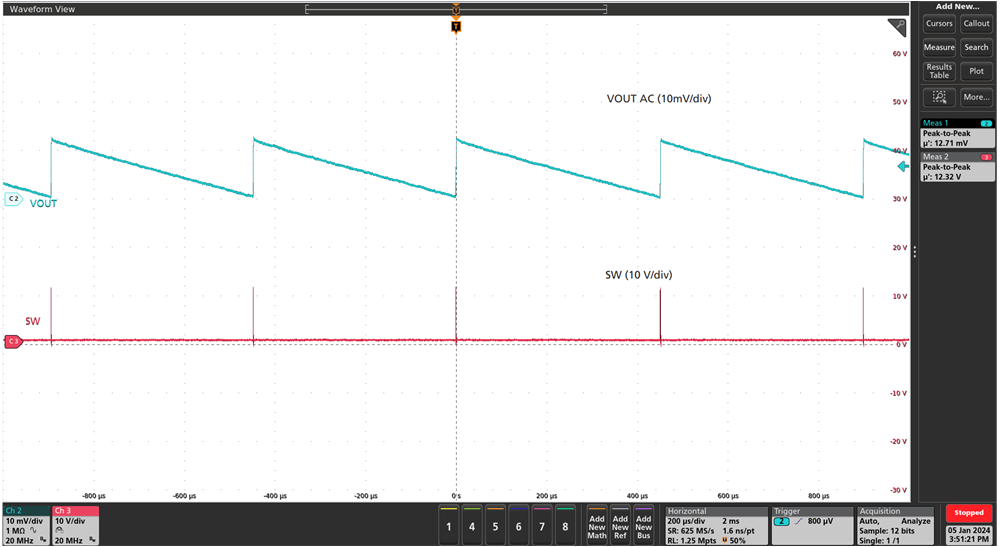

GUID-20240110-SS0I-XSNP-LGVC-6WVVPTWP0LHQ-low.png图 3-16 U2 输出纹波 – 10mA 负载，跳跃模式
GUID-20240110-SS0I-JM9P-SJJ0-DD45PL9NHFCM-low.png图 3-15 U1 输出纹波 - 30A 负载
GUID-20240110-SS0I-CWQG-HTZ1-WCBQRMQGSXD8-low.png图 3-17 U2 输出纹波，30A 负载
