5.2 PCB 布局

图 5-6 至图 5-11 显示了 ADS1278 EVM 的 PCB 布局。

ADS1278V2EVM-PDK 顶层复合布局图 5-6 顶层复合布局

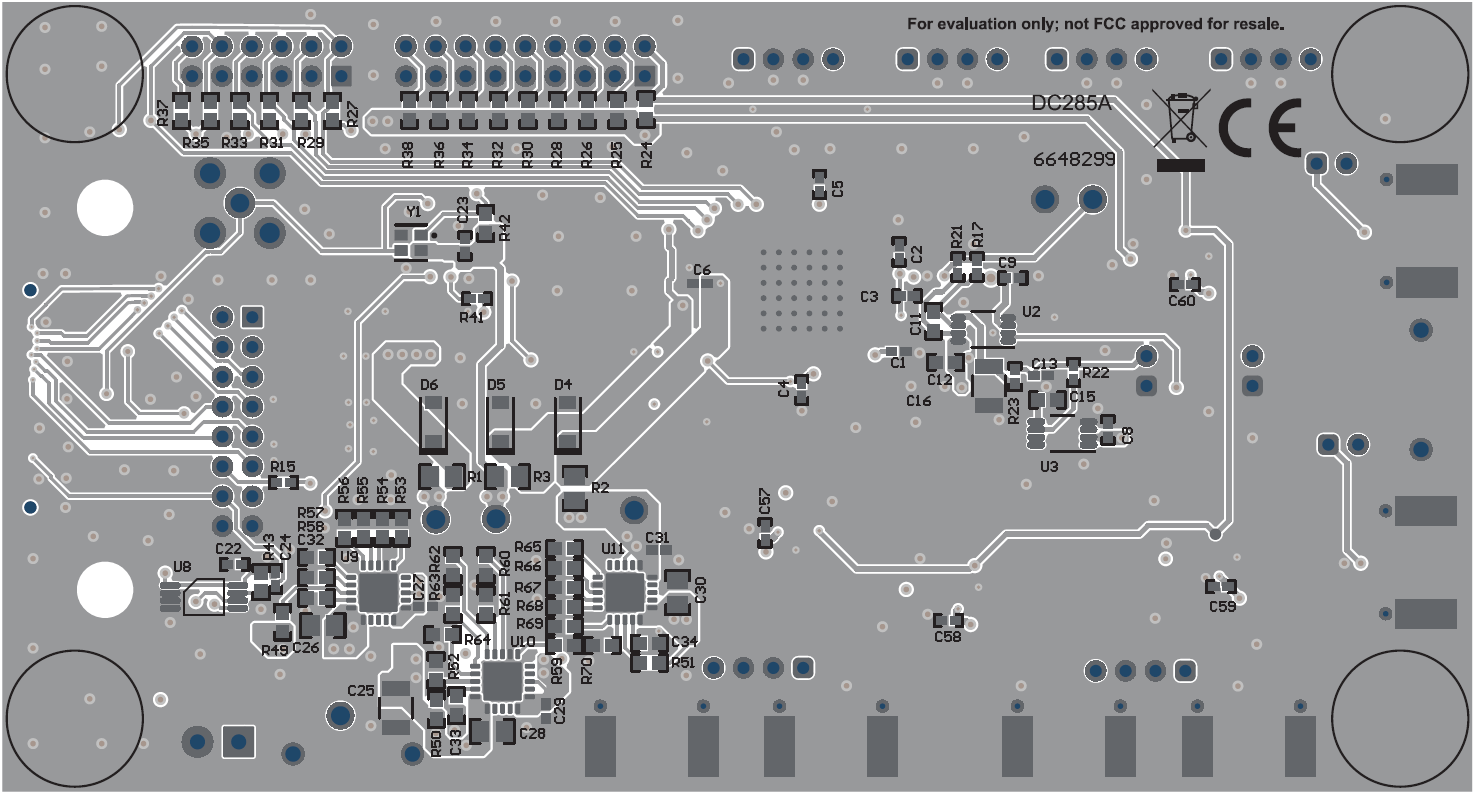

ADS1278V2EVM-PDK 底层复合布局图 5-7 底层复合布局

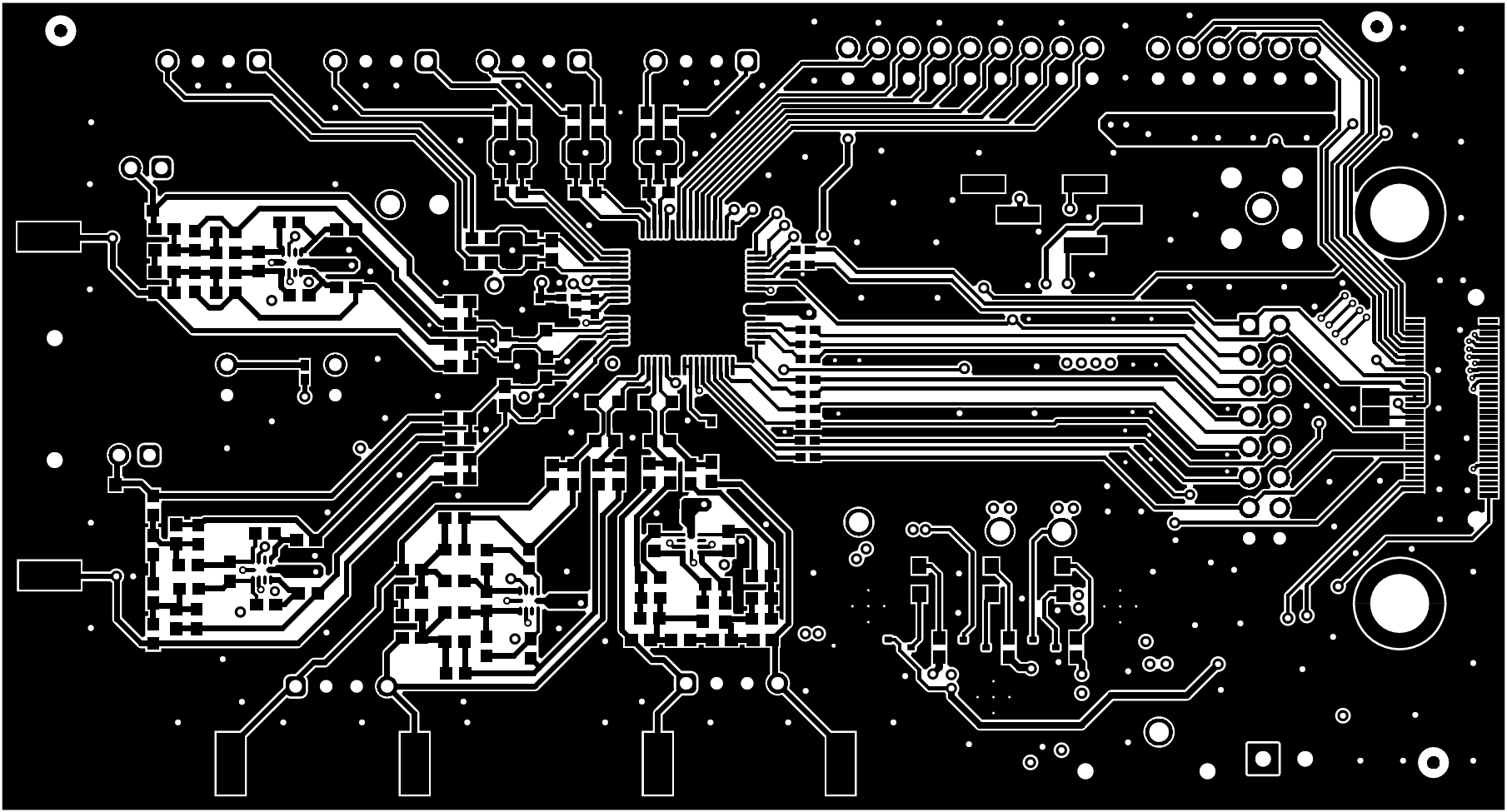

ADS1278V2EVM-PDK 顶端信号层布局图 5-8 顶端信号层布局

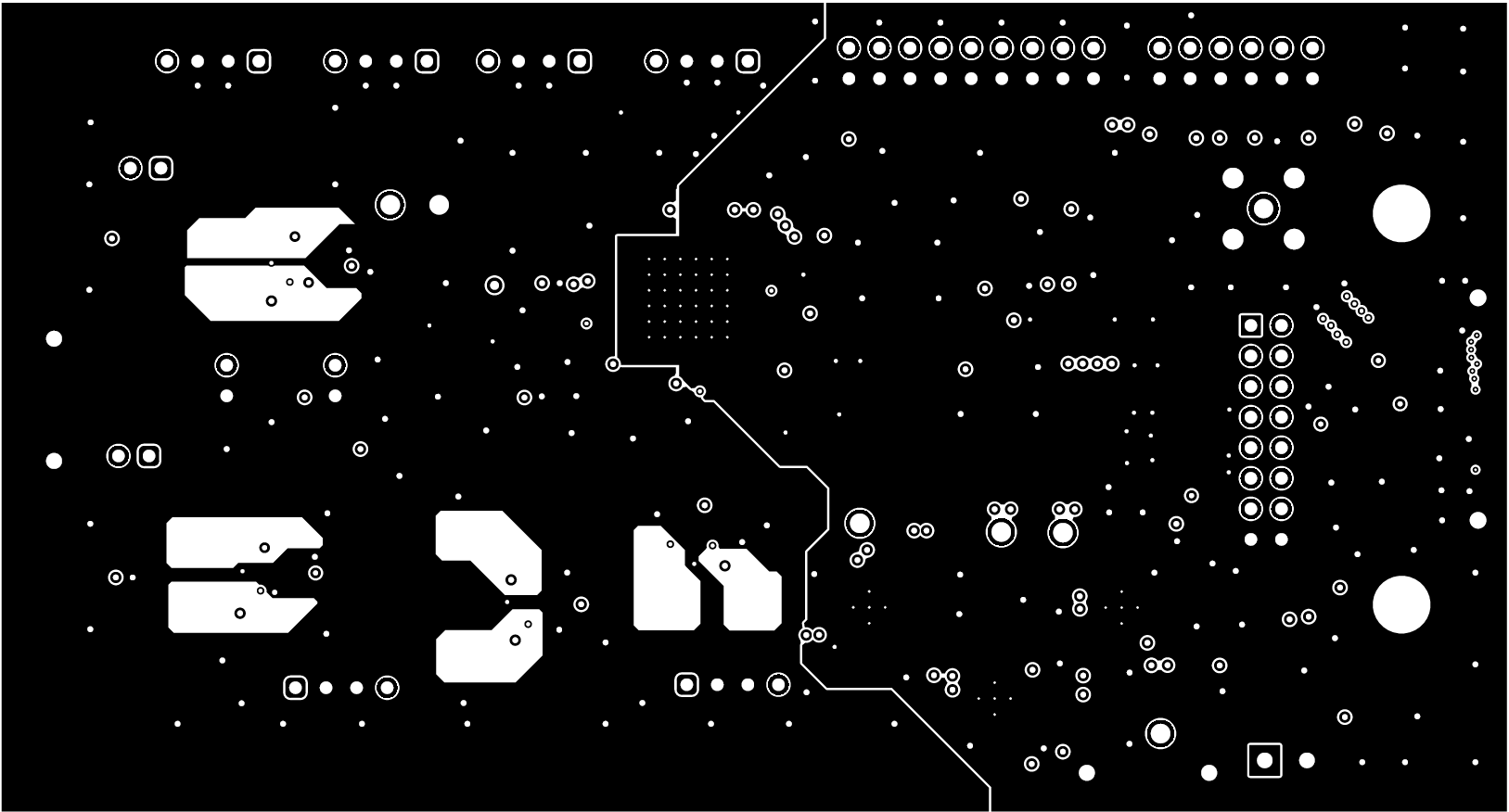

ADS1278V2EVM-PDK 接地层布局图 5-9 接地层布局
ADS1278V2EVM-PDK 电源层布局图 5-10 电源层布局

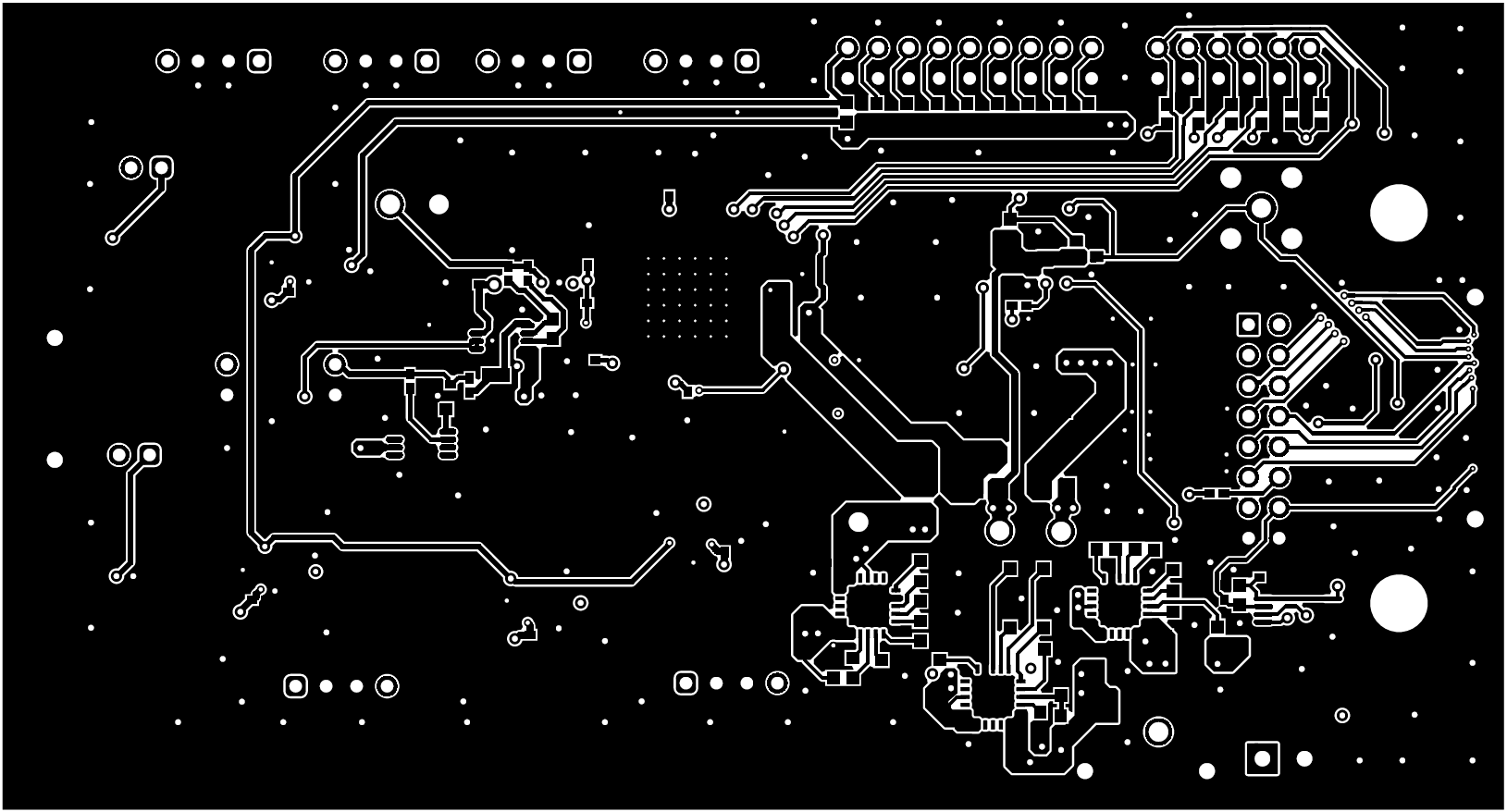

ADS1278V2EVM-PDK 底部信号层布局图 5-11 底部信号层布局
