5.2.3 设置转换时间

通过设置转换时间，用户可以自定义转换的测量时间量。通常，对于 INA231EVM 软件，除非选择高均值计算模式和转换时间，否则用户不能看到转换时间之间的差值。图 5-5 显示了采样电阻和总线转换时间。

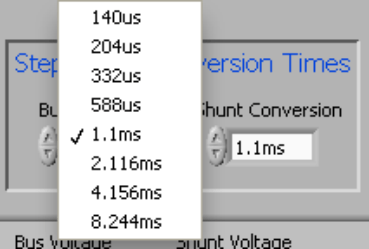

GUID-DCA190F1-FA61-45FC-9360-DB570C456650-low.gif图 5-5 配置转换时间
