电路板布局布线

图 4-3图 4-6 展示了 PCB 电路板布局布线。

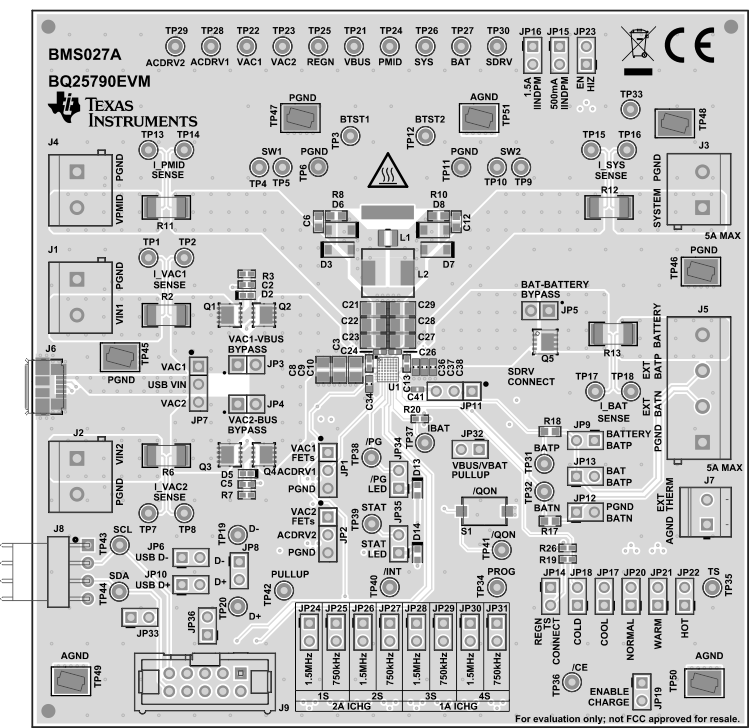

GUID-19F0D020-7EA7-4852-AFBD-C647D807AEDF-low.gif图 4-3 BMS027A 顶层和覆盖层
GUID-A83B43EE-6104-4A2F-96C4-245743E7A465-low.gif图 4-4 BMS027A 信号层 1
GUID-1BD5C222-BAC9-483A-B843-F98F67EEE832-low.gif图 4-5 BMS027A 信号层 2
GUID-702913F8-E57B-4645-9E88-C2E1CE2682E9-low.gif图 4-6 BMS027A 底层和覆盖层
