EVM 装配图和 PCB 布局

下图(图 8-1 至图 8-8)显示了 TPS53355EVM-743 印刷电路板的设计。该 EVM 采用 6 层 2oz 铜电路板设计。

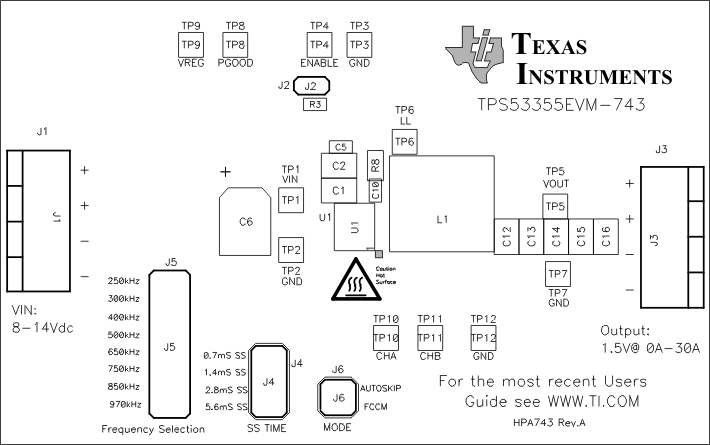

GUID-19D885F6-8180-49E2-B51F-72476B860E5E-low.gif图 8-1 TPS53355EVM-743 顶层装配图

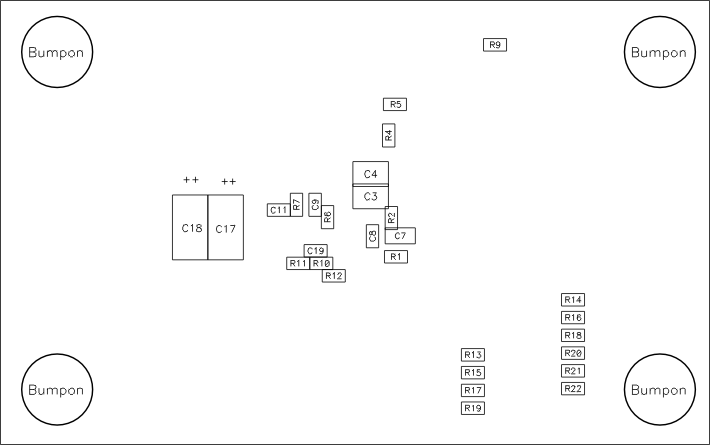

GUID-A9A8B0D7-084B-4A8E-91FF-28C51A48D791-low.gif图 8-2 TPS53355EVM-743 底层装配图

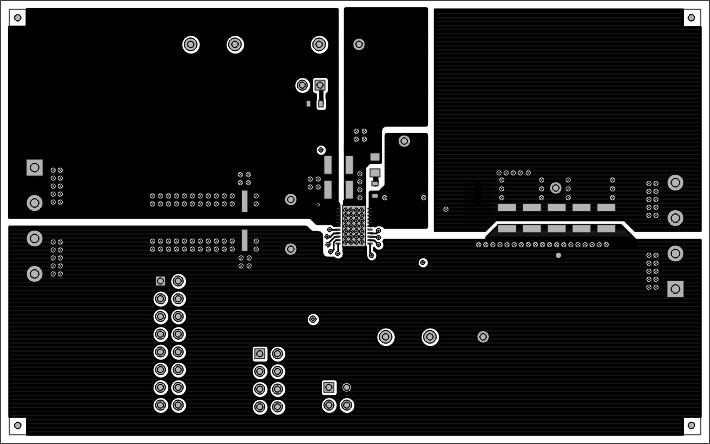

GUID-973BD740-589A-4E7E-A3A0-DA464E8FB54C-low.gif图 8-3 TPS53355EVM-743 顶层铜
GUID-ACD18163-8C74-4EFE-8F80-51AEC2C6047C-low.gif图 8-4 TPS53355EVM-743 第 2 层铜

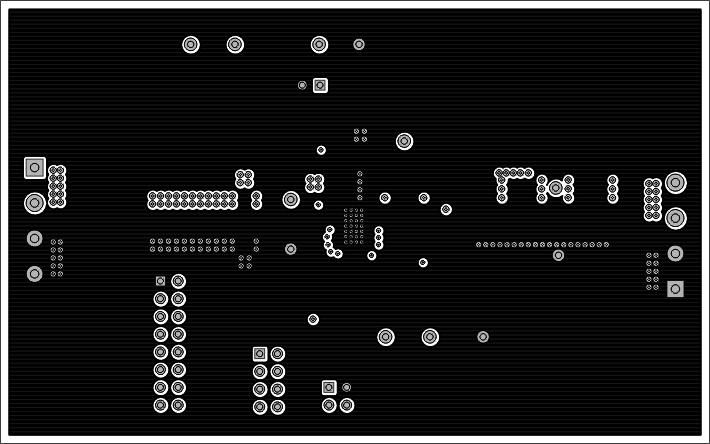

GUID-80A3FB68-F8B6-4245-95B8-A5B9ED0AD3EB-low.gif图 8-5 TPS53355EVM-743 第 3 层铜

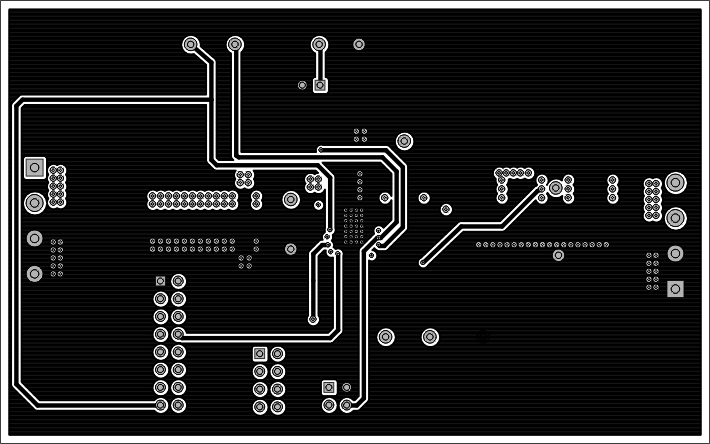

GUID-A4D97980-16CD-4E93-A530-5B0926AC47C4-low.gif图 8-6 TPS53355EVM-743 第 4 层铜
GUID-32079256-4BF6-415B-ABA6-CE887883125F-low.gif图 8-7 TPS53355EVM-743 第 5 层铜

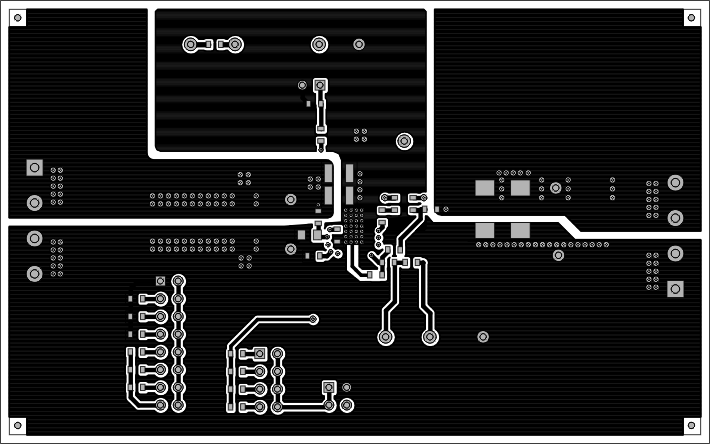

GUID-E282815D-6DDD-433D-974E-1967D56AEE48-low.gif图 8-8 TPS53355EVM-743 底层铜
