建议的测试设置

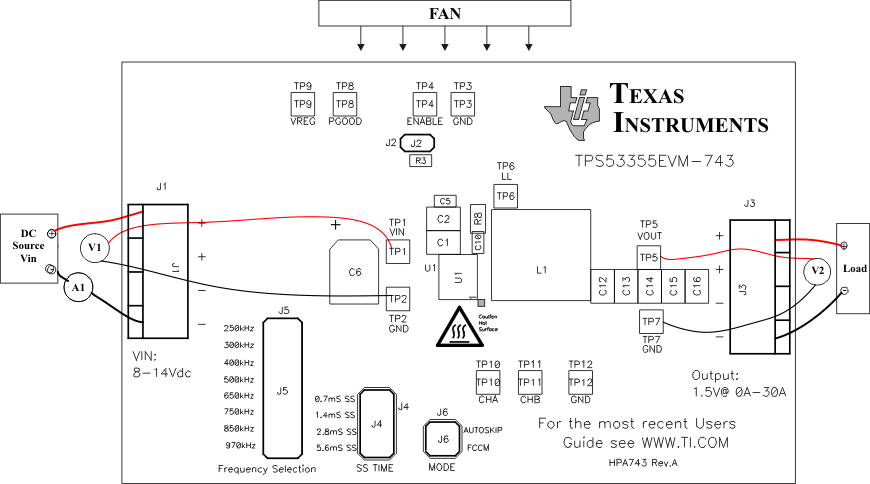

GUID-F0E8B9E1-9A23-4ACC-9D13-DAC4C3A48E7C-low.gif图 4-2 建议用于 TPS53355EVM-743 的测试设置

图 4-2 是建议用于评估 TPS53355EVM-743 的测试设置。在 ESD 工作站上工作时,请确保在为 EVM 加电之前已连接所有腕带、靴带或垫子以使用户接地。

输入连接:

  1. 在连接直流输入源 VIN 之前,建议将来自 VIN 的源电流限制为最大 10A。确保 VIN 初始设置为 0V 并按图 4-2 所示进行连接。
  2. 在 TP1 (VIN) 和 TP2 (GND) 上连接电压表 V1 以测量输入电压。
  3. 连接电流表 A1 以测量输入电流。

输出连接:

  1. 在施加 VIN 之前,将负载连接到 J3 并将负载设置为恒定电阻模式,使灌电流为 0ADC
  2. 在 TP5 (VOUT) 和 TP7 (GND) 上连接电压表 V2 以测量输出电压。

其他连接:

图 4-2 所示放置风扇并将其打开,确保空气流经 EVM。
