3.5.3 过程

  1. 通过双击配置文件并选择“Scripting”选项卡，打开 DS90UB954（或变体）设备窗口，如#X645 中所示。

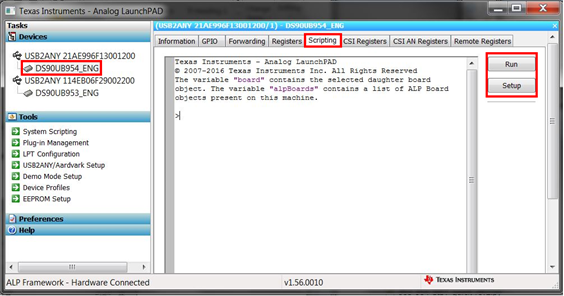

    GUID-4B93BEAE-2FA9-4812-B602-D07A9584047C-low.png图 3-36 导航到 ALP 中 DS90UB954（或变体）的“Scripting”选项卡
  2. 如果您想设置一个文件，将其用于加载所有脚本并创建一个按钮来运行每个脚本，请参阅GUID-9984C171-9F03-42EA-A760-106B1A046720.html。否则，您可以通过点击“Run”按钮并导航到脚本的文件位置来运行脚本。
  3. 如果您想将脚本置于默认的 ALP 脚本文件夹中，则请将它们移至以下文件位置：

    C:\Program Files (x86)\Texas Instruments\Analog LaunchPAD 1.56.0010

  4. 通过转至“Register”选项卡，选择标记为 I2C_DEVICE_ID 的寄存器 0x00 并读取值，验证脚本是否成功进行了本地 I2C 通信，如#X1849 中所示。如果该值不是 0x7A，则说明未将正确的配置文件分配给正确的 USB2ANY ID。请参阅GUID-07AAB36E-F8DD-4B1E-B31A-5FF887F5F39C.html#GUID-07AAB36E-F8DD-4B1E-B31A-5FF887F5F39C了解更多信息。

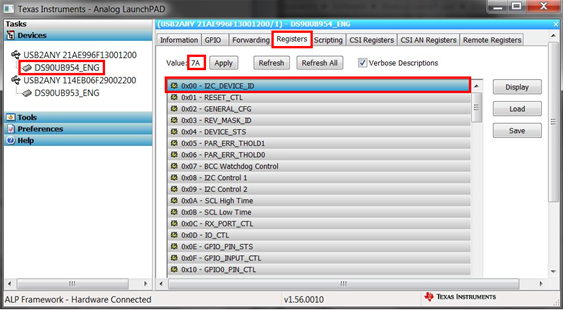

    GUID-16CD23C1-3404-4AB3-BEFA-239CDA90A7D4-low.png图 3-37 在“Register”选项卡中读取 I2C 器件 ID
  5. 通过检查“Pass Sts:”是否显示“Pass”以及“Linked”是否具有#X2902 中所示的频率，确保器件设置正确。此外，确保 DS90UB954EVM（或变体）上的 D3（标记为“Lock”）和 D15（标记为“Pass”）已点亮。
    GUID-85280179-1E2D-448C-8F8F-E84548710C03-low.png图 3-38 在 ALP 中验证 DS90UB954（或变体）的“Pass”和“Lock”
  6. 返回 DS90UB954（或变体）ALP 配置文件的“Scripting”选项卡，并运行 953to954_patgen_YUV_1920x1080p-4Lanes-Working.py 脚本以从 953->954 初始化模式生成。可以通过点击“Run PreDef Script”按钮找到该脚本。如果 DS90UB954-Q1（或变体）未使用 0x7A 的 I2C 地址（8 位形式），应修改脚本以使用正确的 I2C 地址。
  7. 导航到 DS90UB954（或变体）上的“Information”选项卡，并检查水平和垂直参数是否具有摄像头定义的适当分辨率，从而确认该模式是否已启用。#X925 显示水平和垂直参数分别为 3840 字节和 1080 行。另请验证直流电源 HP E3610 是否提供更多电流。
    GUID-C84AC4E4-79DC-48CD-A266-244EB8B78672-low.jpg图 3-39 在 ALP 中验证摄像头初始化
