启动 - 软件描述

确保所有软件均已安装,硬件已上电并连接到 PC。从开始菜单中执行 Analog LaunchPAD 快捷方式。默认的开始菜单位于“All Programs”>“Texas Instruments”>“Analog LaunchPAD vx.x.x”>“Analog LaunchPAD”下,可以从这里启动 MainGUI.exe。

GUID-F128EDD4-09E2-458E-8ADB-692AD3FAE3DD-low.png图 3-3 启动 ALP

该应用应以#SNLU1774207 中所示的状态出现。如果并非所示的状态,请参阅GUID-AED7705F-3634-41CD-8468-C3E36F7C6381.html#GUID-AED7705F-3634-41CD-8468-C3E36F7C6381

在“Devices”选项卡下,双击 DS90UB95x 以选择该器件,打开器件配置文件及其关联的选项卡。如果显示的配置文件不正确,请参阅GUID-3D3CC3DD-4817-4DD2-A93E-9B3456044B3F.html#GUID-3D3CC3DD-4817-4DD2-A93E-9B3456044B3F

GUID-7493AE96-24D3-49CF-87AC-DD13389EB464-low.png图 3-4 初始化 ALP 屏幕

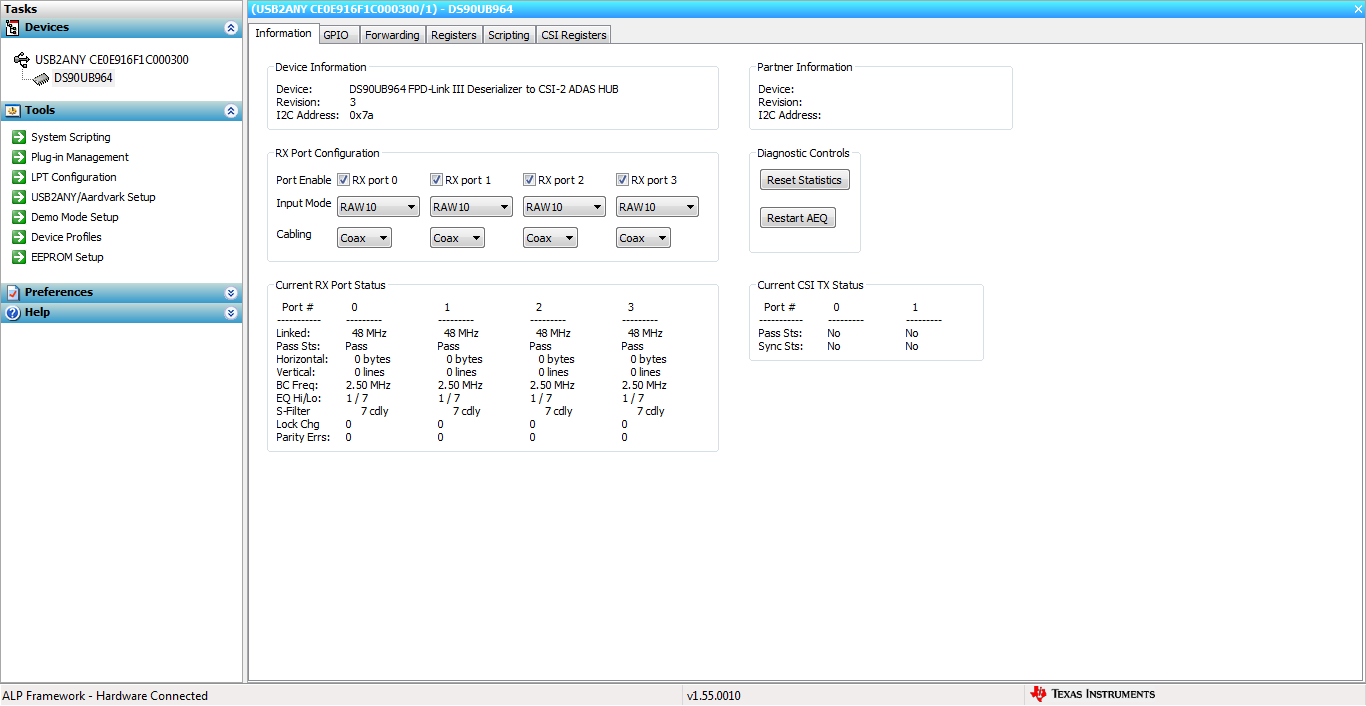

选择 DS90UB95x 后,应出现#SNLU1774420 中所示的以下屏幕。

GUID-37D779B1-155E-4A4D-ACE1-B9B97C7593BE-low.png图 3-5 后续屏幕
