3.5.1 EVM 设备

表 3-1 设备
设备 规格 推荐的型号 图片
DS90UB95x-Q1EVM 修订版 A1 GUID-0FF03556-6BD6-439B-B217-A772B435058D-low.jpg
DS90UB954-Q1EVM（或变体） 修订版 A1 GUID-38522E02-E774-4B75-821F-DF921858861E-low.jpg
直流电源 HP E3610A（或可提供 12V 电压的任何直流电源） GUID-2ED661F9-2AB8-414C-A2CC-36C45A81FA39-low.jpg

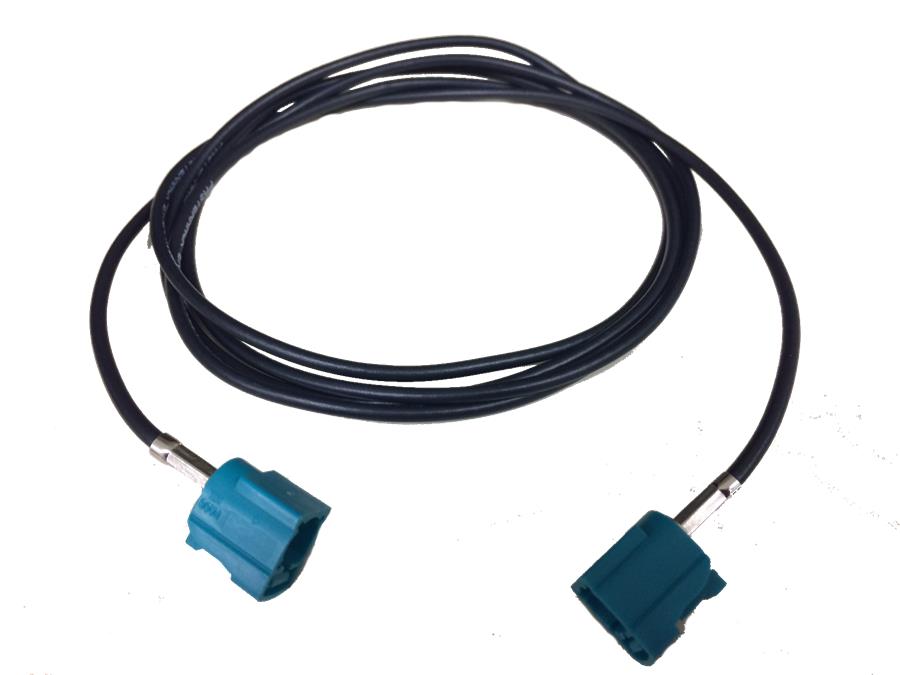

DACAR/FAKRA 同轴电缆 1 – 公型 DACAR/FAKRA 同轴电缆转 DACAR/FAKRA 同轴电缆 GUID-8E13E0C8-EE42-4789-A735-7179B389E350-low.jpg

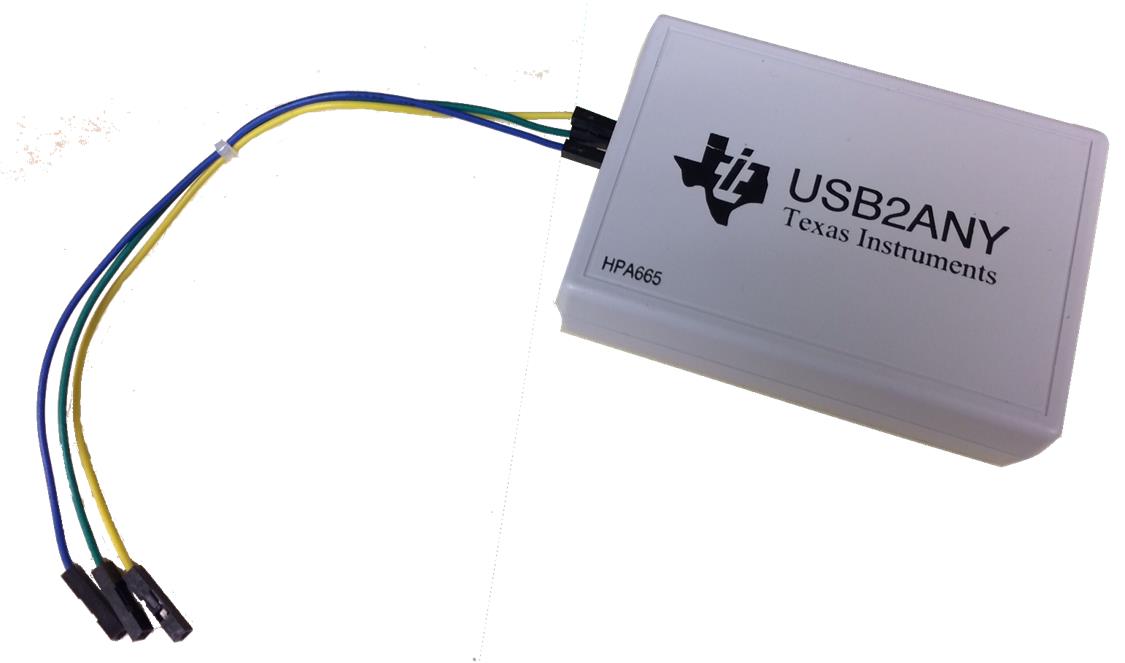

USB2ANY（可选） 3 – 跳线：1 根蓝色、1 根绿色和 1 根黄色（颜色无关紧要） USB2ANY GUID-A9B9FA8A-EE67-42DA-84DC-DFCE36B723AB-low.jpg
USB 转 mini-USB 电缆 2 – 公型 USB 转 Mini-USB 电缆 GUID-BC2C0EDF-D67A-4292-9C70-2DB6678BC3E7-low.jpg
香蕉式连接器转同轴电缆 1 – 公型，红色和黑色香蕉式连接器转公型同轴电缆 （或者，使用两根公型香蕉式连接器转捕捉器电缆，更多信息请参阅GUID-BBFD3230-8D18-4139-A61A-6B9F158CC6A1.html#GUID-BBFD3230-8D18-4139-A61A-6B9F158CC6A1中的步骤 5）。 GUID-A02997B1-7DC8-44D0-8B72-32216B760041-low.jpg
