4.4 捕获波形

获得良好的 ADC 捕获结果后，转到“Waveforms”（波形）选项卡以捕获一些波形。在“Waveforms”（波形）选项卡中，点击“Start”（开始）按钮开始捕获波形。GUI 上会显示“Delta ToF”、“Absolute ToF”和“Volume Flow Rate”波形（请参阅图 4-10）。每个波形下方还提供实时统计数据。在图 4-10 所示的红色框中可以看到“Delta ToF”的典型标准偏差值。

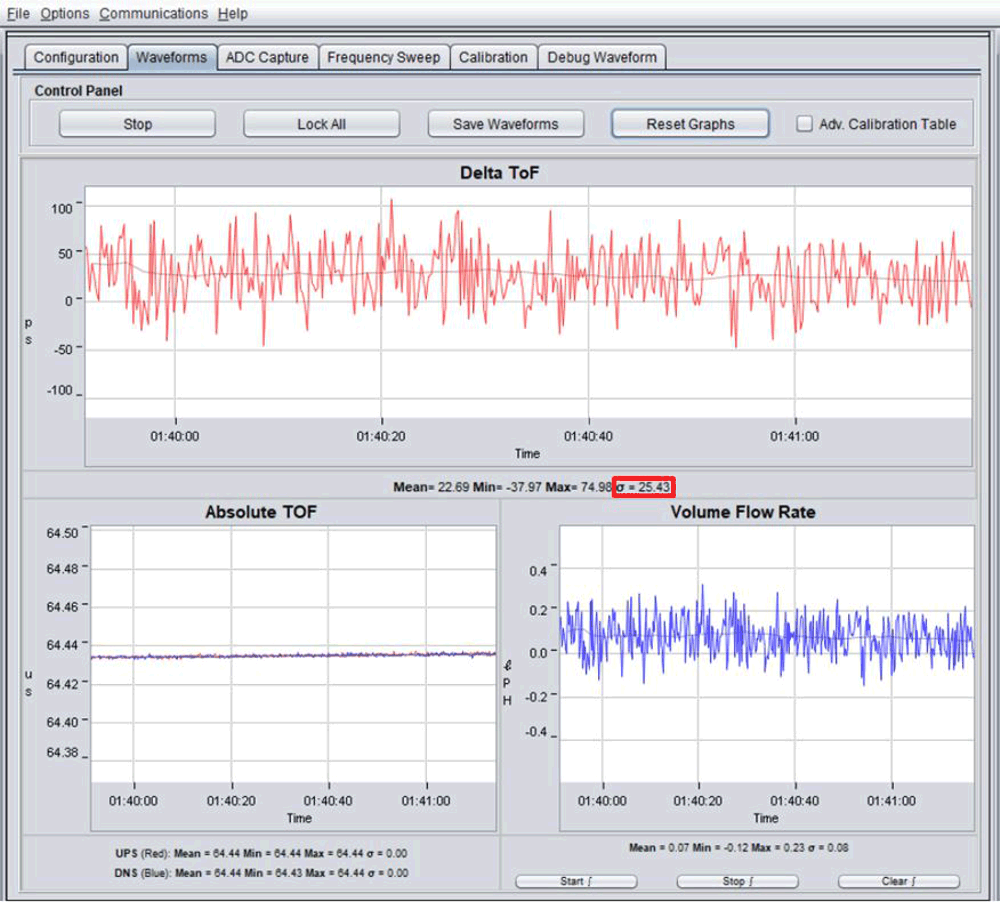

GUID-EA05336B-8F13-4EA9-80B0-997E9EF5AE59-low.png图 4-10 捕获波形

可以通过减小“Configuration”（配置）选项卡中的“UPS0 to UPS1 Gap”（UPS0 至 UPS1 时间间隔）值来增加测量更新的频率。

捕获波形一段时间后，可使用“Save Waveforms”（保存波形）按钮将其保存到文件中。“Lock All”（锁定所有）按钮用于停止更新，“Reset Graphs”（重置图形）按钮用于擦除所有以前捕获的数据。
