3.2.2.6 二分之一高压电池电压时的隔离错误

二分之一高压电池电压连接至机箱接地时会构成错误条件。为了理解错误条件的行为，在不同电池电压条件下执行了测量。

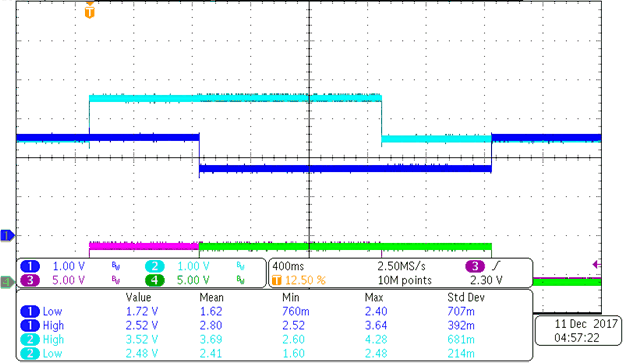

GUID-7B0A58B7-AFE2-42D2-9243-D1095E64F320-low.gif图 3-24 450V 电池在 225V 时的隔离错误
电池电压 = 450V，隔离错误 = 225V
CH1：ISO_POS
CH2：ISO_NEG
CH3：RELAY_NEG
CH4：RELAY_POS
表 3-6 二分之一高压电池电压时的测量值
高压电池电压
（提供和测量）		 测得的基准电压 测得的 ISO_POS 电压峰值 测得的 ISO_NEG 电压峰值
100.006 2.505 2.398 2.817
150.008 2.504 2.295 2.921
200.003 2.504 2.191 3.025
250.004 2.504 2.088 3.129
300.004 2.504 1.98 3.233
350.004 2.504 1.876 3.338
400.006 2.504 1.778 3.442
450.007 2.504 1.667 3.537
GUID-DD74C326-FAEB-4BD5-AB43-C7E90E8C7736-low.gif图 3-25 二分之一高压电池电压时的隔离错误行为

图 3-25 展示了 POS ADC 和 NEG ADC 电压与正常情况下的偏差。当继电器关闭时，POS 和 NEG 会略有不同并保持恒定。该行为会谐振到从高压部分到机箱接地的隔离错误。

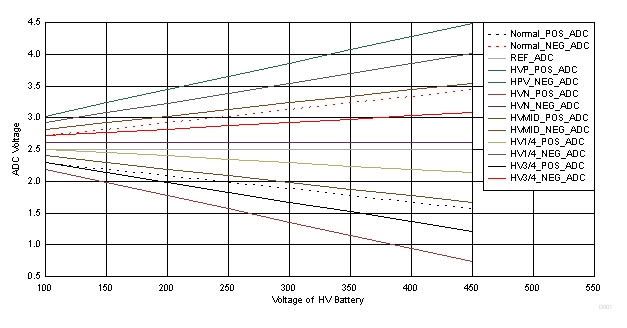

存在隔离错误时，电路行为会发生变化。图 3-26 更详细地展示了不同电池电压条件下的隔离错误类型及其影响。

GUID-1F7E8802-1C41-4873-8977-AF7DAF446378-low.gif图 3-26 各种隔离错误行为
