3.2.4 高压测量

高压测量通过填充 R1、R2、R3、R4、R5 和 R6 来实现。从 HV POS 到 HV NEG 测得的总电阻为 801kΩ；此结果包括 488Ω 的分流电阻。AMC1301-Q1 的典型增益级为 8.1517。

Equation6. V A D C 1 = V R D I V 3 = - V P A C K ( R I S O N | | ( R D I V 3 + R D I V 4 ) ) ( R I S O N | | ( R D I V 3 + R D I V 4 ) ) + R I S O P ) × R D I V 3 R D I V 3 + R D I V 4
Equation7. GUID-8CB7AA35-54AB-4F49-A753-1C873AC5400B-low.gif
表 3-15 高压测量
高压电池电压
（提供和测量）		 预期的 OPA320-Q1 输出 测得的 OPA320-Q1 输出 误差 (%)
99.98 0.9947 0.9885 0.624
149.99 1.4926 1.4856 0.473
200.003 1.9905 1.9825 0.403
250 2.4884 2.4795 0.361
300 2.9863 2.9762 0.340
350 3.4842 3.473 0.322
400 3.9820 3.97 0.303
450 4.4799 4.4668 0.293
500 4.9777 4.948 0.598

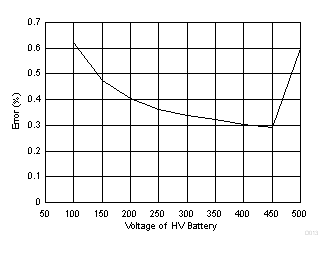

GUID-A1E138B0-2C1F-455C-AB36-181208398688-low.gif图 3-35 二分之一高压电池电压时的隔离错误行为

多个因素都会影响高压计算。MELF 电阻容差、偏置电流和模拟元件的失调电压都是重要的误差来源。对于寿命误差计算和设计，可相应地考虑相同因素。必须选择 MELF 电阻器，因为该类电阻器因温度和老化因素而产生的电阻漂移较小。
