7.3.4.5 抽取滤波器

ADC3683-xEP 支持 2 倍、4 倍、8 倍、16 倍和 32 倍复数抽取、阻带抑制至少为 85dB、通带带宽约为 80%。表 7-3 概述了不同抽取设置相对于 ADC 采样率 FS 的通带带宽。在实时抽取模式下，输出带宽是复杂带宽的一半。

表 7-3 抽取滤波器摘要和最大可用输出带宽
实数/复数抽取抽取设置 N输出速率输出带宽输出速率
(FS = 65MSPS)		输出带宽
(FS = 65MSPS)
复数2FS / 2 复数0.8 × FS / 232.5MSPS 复频率26MHz
4FS / 4 复数0.8 × FS / 416.25MSPS 复频率13MHz
8FS / 8 复数0.8 × FS / 88.125MSPS 复频率6.5MHz
16FS / 16 复数0.8 × FS / 164.0625MSPS 复频率3.25MHz
32FS / 32 复数0.8 × FS / 322.03125MSPS 复频率1.625MHz
实数2FS /2 实时0.4 × FS / 232.5MSPS13MHz
4FS /4 实时0.4 × FS / 416.25MSPS6.5MHz
8FS /8 实时0.4 × FS / 88.125MSPS3.25MHz
16FS /16 实时0.4 × FS / 164.0625MSPS1.625MHz
32FS /32 实时0.4 × FS / 322.03125MSPS0.8125MHz

抽取滤波器响应归一化为 ADC 采样时钟频率 FS，如图 7-27至图 7-36所示。其说明如下：

每张图都包含滤波器通带、过渡带和混叠或阻带，如图 7-26所示。x 轴显示了归一化为 ADC 采样率 FS 的偏移频率（经过 NCO 频率偏移后）。

例如，在 4 分频复数设置中，输出数据速率为 FS/4 复数，奈奎斯特区域为 FS/8 或 0.125 × FS。过渡带（蓝色）以 0.125 × FS 为中心，混叠过渡带以 0.375 × FS 为中心。阻带（红色）在通带顶部混叠，以 0.25 × FS 和 0.5 × FS 为中心。阻带衰减大于 85dB。

ADC3683-SEP ADC3683-EP 抽取滤波器图的解释图 7-26 抽取滤波器图的解释
ADC3683-SEP ADC3683-EP 2 倍复杂抽取率频率响应图 7-27 2 倍复杂抽取率频率响应
ADC3683-SEP ADC3683-EP 4 倍复杂抽取率频率响应图 7-29 4 倍复杂抽取率频率响应
ADC3683-SEP ADC3683-EP 8 倍复杂抽取率频率响应图 7-31 8 倍复杂抽取率频率响应
ADC3683-SEP ADC3683-EP 16 倍复杂抽取率频率响应图 7-33 16 倍复杂抽取率频率响应
ADC3683-SEP ADC3683-EP 32 倍复杂抽取率频率响应图 7-35 32 倍复杂抽取率频率响应
ADC3683-SEP ADC3683-EP 2 倍复杂抽取率通带纹波响应图 7-28 2 倍复杂抽取率通带纹波响应
ADC3683-SEP ADC3683-EP 4 倍复杂抽取率通带纹波响应图 7-30 4 倍复杂抽取率通带纹波响应
ADC3683-SEP ADC3683-EP 8 倍复杂抽取率通带纹波响应图 7-32 8 倍复杂抽取率通带纹波响应

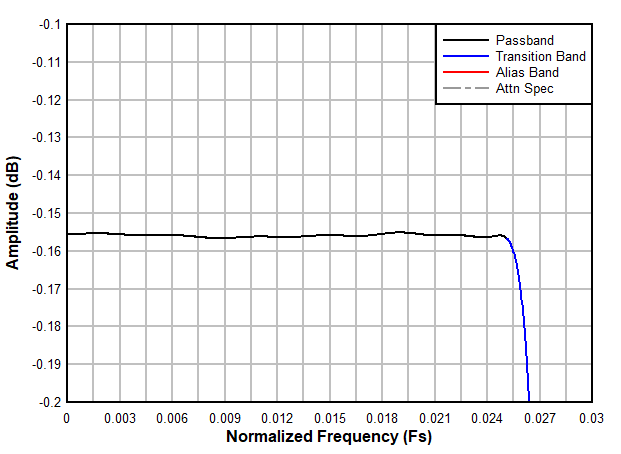

ADC3683-SEP ADC3683-EP 16 倍复杂抽取率通带纹波响应图 7-34 16 倍复杂抽取率通带纹波响应
ADC3683-SEP ADC3683-EP 32 倍复杂抽取率通带纹波响应图 7-36 32 倍复杂抽取率通带纹波响应
