6 参数测量信息

CD4051B CD4052B CD4053B 典型偏置电压图 6-1 典型偏置电压
注： 地址（数字控制输入）和抑制逻辑电平为：0 = VSS 和 1 = VDD。模拟信号（通过 TG）可能从 VEE 摆动到 VDD。
CD4051B CD4052B CD4053B 波形，通道开启 (RL = 1kΩ)图 6-2 波形，通道开启 (RL = 1kΩ)
CD4051B CD4052B CD4053B 波形，通道关闭 (RL = 1kΩ)图 6-3 波形，通道关闭 (RL = 1kΩ)
CD4051B CD4052B CD4053B 关闭通道泄漏电流 — 任何通道关闭图 6-4 关闭通道泄漏电流 — 任何通道关闭

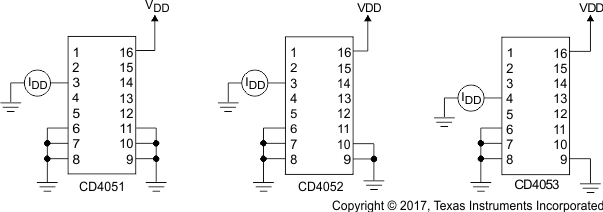

CD4051B CD4052B CD4053B 导通通道泄漏电流 — 任何通道开启图 6-5 导通通道泄漏电流 — 任何通道开启

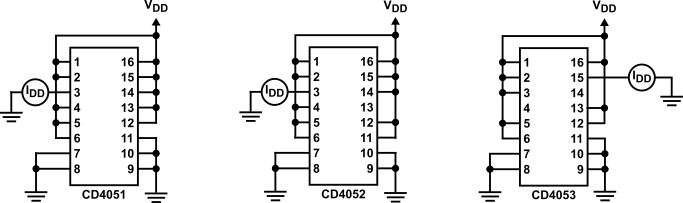

CD4051B CD4052B CD4053B 关闭通道泄漏电流 — 所有通道关闭图 6-6 关闭通道泄漏电流 — 所有通道关闭
CD4051B CD4052B CD4053B 传播延迟 — 地址输入到信号输出图 6-7 传播延迟 — 地址输入到信号输出

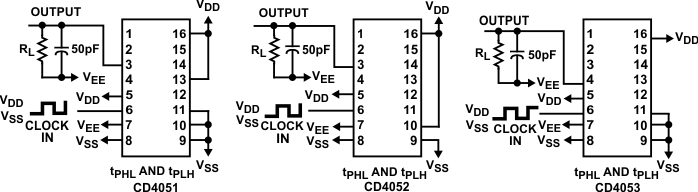

CD4051B CD4052B CD4053B 传播延迟 — 抑制输入到信号输出图 6-8 传播延迟 — 抑制输入到信号输出

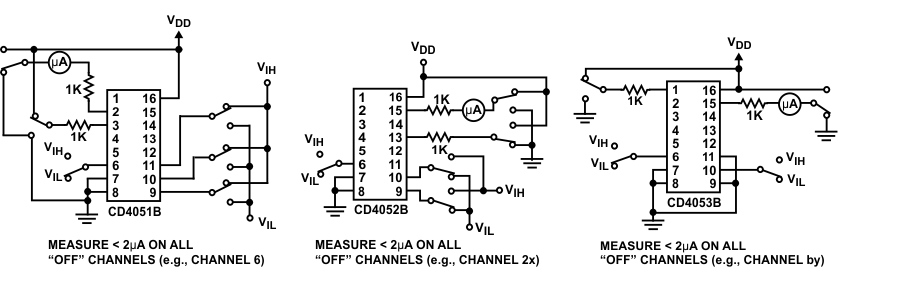

CD4051B CD4052B CD4053B 输入电压测试电路（抗噪）图 6-9 输入电压测试电路（抗噪）
CD4051B CD4052B CD4053B 静态器件电流图 6-10 静态器件电流
CD4051B CD4052B CD4053B 通道开启电阻测量电路图 6-11 通道开启电阻测量电路
CD4051B CD4052B CD4053B 输入电流图 6-12 输入电流
CD4051B CD4052B CD4053B 馈通（所有类型）图 6-13 馈通（所有类型）
CD4051B CD4052B CD4053B 任意两个通道间的串扰（所有类型）图 6-14 任意两个通道间的串扰（所有类型）
CD4051B CD4052B CD4053B 双通道或三通道之间的串扰（CD4052B、CD4053B）图 6-15 双通道或三通道之间的串扰（CD4052B、CD4053B）

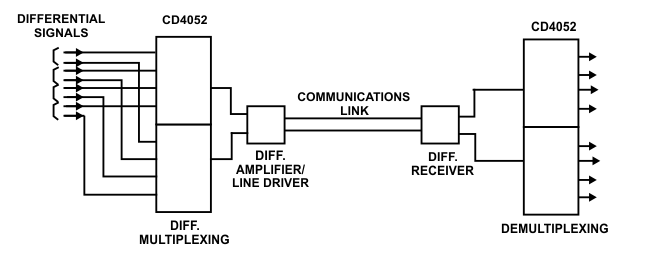

CD4051B CD4052B CD4053B CD4052B 的典型时分应用
特殊注意事项：在使用独立电源来驱动 VDD 和信号输入的应用中，VDD 电流能力应超过 VDD/RL（RL =有效外部负载）。在为 CD4051B、CD4052B 或 CD4053B 加电或断电时，此配置可避免 VDD 电源上出现永久电流或钳位动作。
图 6-16 CD4052B 的典型时分应用

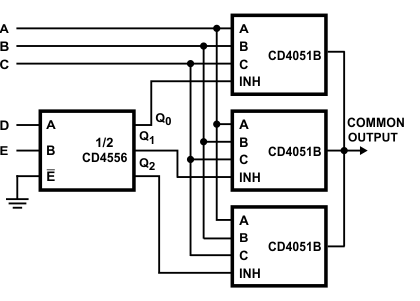

CD4051B CD4052B CD4053B 24 至 1 多路复用器寻址图 6-17 24 至 1 多路复用器寻址
